Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | PM-1500 نظام مسح ليدار خفيف الوزن محمول جواً |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 15 مجموعة / شهر |
| تطبيق: | فحص خط الطاقة | PRR: | 100-2000 كيلو هرتز |
|---|---|---|---|
| Max. الأعلى. Range نطاق: | 1500 م @ 60٪ انعكاس | دقة النطاق: | 5 مم @ 50 م |
| وزن: | 4.4 كجم | فرقة الموجة: | الأشعة تحت الحمراء القريبة (الفئة 1) |
| إبراز: | 2000 كيلوهرتز معدات المسح الجوي ليدار,400 مسح / ثانية معدات المسح الجوي ليدار,2000 كيلوهرتز المحمول ليدار المسح |
||
عالية الدقة 5 مم @ 50 م المدى 1500 م عالية التردد 2000 كيلو هرتز PM-1500 نظام مسح ليدار المحمولة جواً لفحص خط الطاقة
يعتمد فحص خط الطاقة التقليدي بشكل أساسي على العمل اليدوي ، والذي يستغرق وقتًا طويلاً ويستغرق العمالة ، ومنطقة خط التفتيش مغطاة بالنباتات الكثيفة ، والتي لا يمكن للموظفين الوصول إليها.بالإضافة إلى ذلك ، فإن التضاريس الجبلية شديدة الانحدار تجعل أفراد التفتيش في عملية التفتيش لديهم بعض مخاطر السلامة الشخصية.

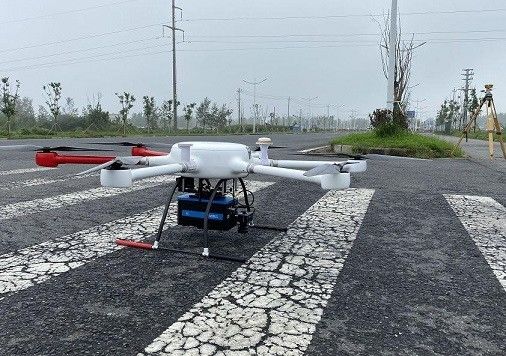

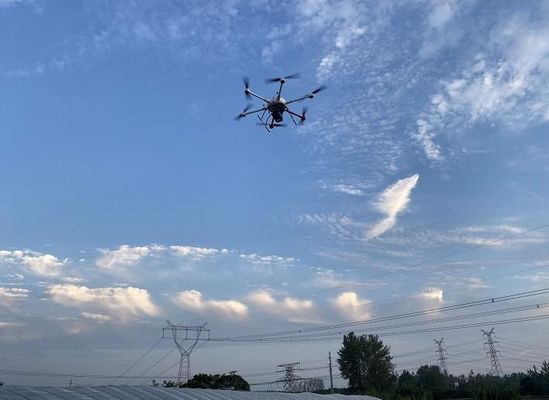

يمكن لنظام PM-1500 ليدار المثبت على Fenghu VTOL UAV أو L150 متعدد الطائرات بدون طيار أن يقوم باكتساب ذكي لبيانات سحابة نقطة الليزر عالية الدقة وبيانات الصورة في عملية فحص خط الطاقة.من ناحية ، استنادًا إلى البيانات السحابية النقطية التي تم جمعها ، يمكن تنفيذ نمذجة المشهد الحقيقي ثلاثي الأبعاد وهو أمر مناسب للمديرين لعرض وتصفح الوضع الحالي لخطوط الطاقة.من ناحية أخرى ، من خلال التصنيف التلقائي ومعالجة بيانات السحابة النقطية ، وفقًا للوائح ذات الصلة لدوريات خط الطاقة ، يمكنها إجراء تحليل أمان في الوقت الفعلي ، واكتشاف خطأ النقاط الخطرة على الخط ، ووضع تحذير مبكر في الوقت المناسب وتحديد الموقع المحدد للنقاط الخطرة.إن تطبيق نظام PM-1500 ليدار في فحص خط الطاقة لا يحل فقط مشكلة عبء العمل الضخم لفحص الخط ، بل يحسن بشكل فعال كفاءة وأتمتة فحص الخط.
تخصيص
|
العناصر |
المؤشرات | العوامل |
| ماسح ليزر | فرقة الموجة | الأشعة تحت الحمراء القريبة (الفئة 1) |
| PRR | 100-2000 كيلو هرتز | |
| نطاق القياس الأقصى | 1000 م @ 20٪ انعكاس | |
| 1500 م @ 60٪ انعكاس | ||
| دقة النطاق | 5 مم @ 50 م | |
| القرار الزاوي | 0.001 درجة | |
| سرعة المسح | 40-400 عملية مسح ضوئي / ثانية | |
| FoV | 75 درجة | |
| الة تصوير | دقة الكاميرا | 42.4 ميجا بكسل |
| البعد البؤري | 28 ملم | |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م |
| ارتفاع 0.02 م | ||
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.009 درجة | |
| الملعب / لفة 0.005 درجة | ||
| أداء النظام | البعد | 293 × 165 × 164 ملم |
| الدقة المطلقة | أفقي <5 سم | |
| عمودي <5 سم | ||
| وزن | 4.4 كجم | |
| متعدد صدى | 4 مرات | |
| درجة الحرارة والرطوبة | التشغيل: -40 ℃ ~ 60 ℃ ، الرطوبة 85٪ | |
| التخزين: -45 درجة مئوية ~ 70 درجة مئوية ، الرطوبة 85٪ |
