Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | ARS-200 مسح ضوئي عالي الدقة محمول جواً بتقنية ليدار |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 مجموعات / شهر |
| فئة الليزر: | الفئة 1 (آمنة للعين) | نطاق: | 3 م إلى 330 م |
|---|---|---|---|
| دقة النطاق: | 15 مم @ 150 م | الحد الأقصى لعدد الصدى المتلقاة: | 5 |
| القرار الزاوي: | 0.001 درجة | درجة حرارة التشغيل: | -10 درجة مئوية ~ + 40 درجة مئوية |
| بيئة التخزين: | -20 ℃ ~ + 50 ℃ الرطوبة <85٪ | تخزين: | 256 جيجا بايت SSD |
| إبراز: | 2.5 كجم مسح ليدار المحمول جواً,مسح ليدار خفيف الوزن محمول جواً,2.5 كجم ليدار مسح الأراضي |
||
2.5 كجم 330 م عند 80٪ نطاق 15 مم عند 150 م دقة النطاق ARS-200 مسح ضوئي عالي الدقة محمول جواً ليدار مع أصداء 5 مرات

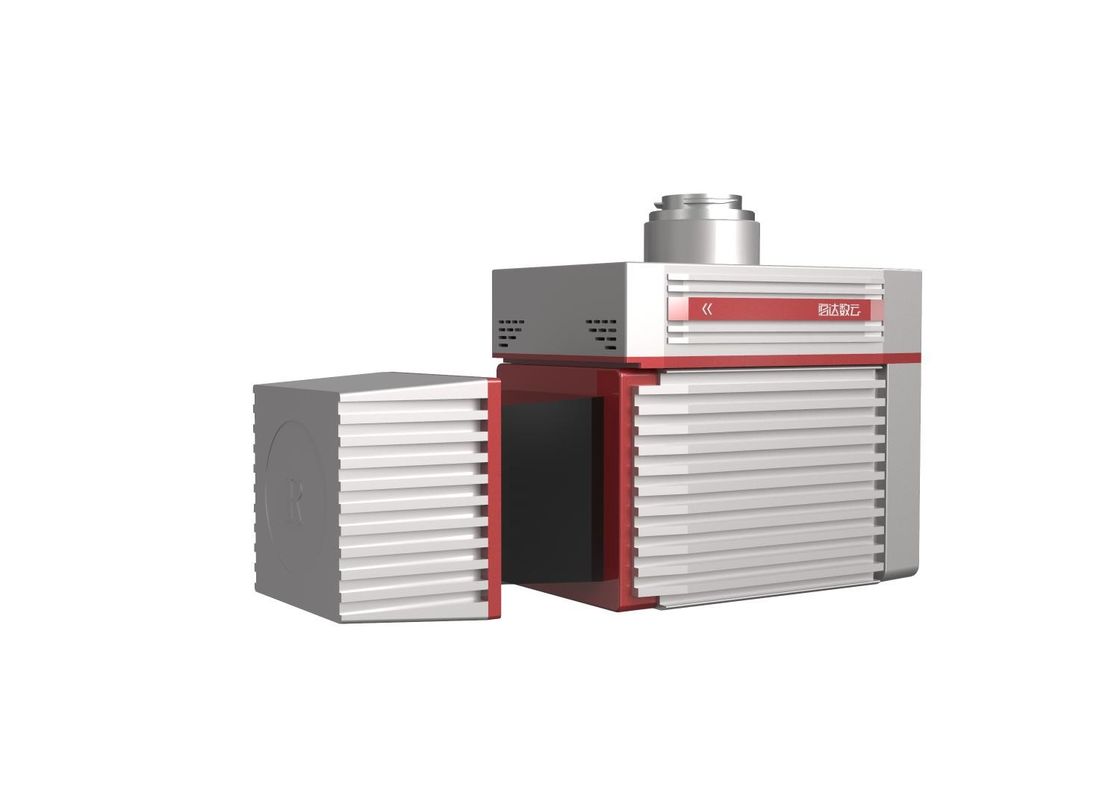

ARS-200 نظام مسح ليدار المحمول جوا عالي الدقة هو نظام ليدار المحمول القائم على Riegl ليدار.تم تطويره وبنائه بواسطة Wuhan Hi-Cloud Technology Co.، Ltd.يدمج نظام ARS-200 مستشعرات مختلفة مثل الليزر عالي الدقة ، والكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي (GPS) ، ووحدة التحكم في الملاحة بالقصور الذاتي ووحدة التحكم في التخزين.مدعومًا بتقنية مزامنة الوقت للملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات المتكاملة ، يحصل النظام بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع وبيانات الصورة.يتمتع النظام بمزايا الوزن الخفيف والنقل المريح والكفاءة العالية في معالجة النتائج.يستخدم على نطاق واسع في مجالات التطبيق مثل رسم خرائط الطوارئ ، ورسم الخرائط الطبوغرافية ، وفحص خط الطاقة ، ومسح الطرق السريعة ، ومسح الشعاب المرجانية الساحلية ، وحساب التنقيب والتعبئة ، والمسح الأثري ورسم الخرائط وغيرها.
تحديد
ARS-200 نظام قياس الضوء المحمول جوا بالليزر
| العناصر | العوامل | |
| أداء النظام | الدقة المطلقة | أفقي <5 سم |
| عمودي <5 سم | ||
| وزن | 2.5 كجم | |
| ماسح ليزر | الأعلى.نطاق القياس | 330 م @ 80٪ |
| 290 م @ 60٪ | ||
| دقيقة.نطاق القياس | 3 م | |
| دقة النطاق | 15 مم @ 150 م | |
| دقة التكرار | 10 مم @ 150 م | |
| الأعلى.تردد النقطة الفعالة | 100،000 نقطة / ثانية | |
|
FoV (اختيار) |
0 ~ 360 درجة |
|
| القرار الزاوي | 0.001 درجة | |
| نقاط البيع | دقة الموقف (بعد المعالجة) | 0.01 م أفقي |
| ارتفاع 0.02 م | ||
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.012 درجة | |
| الملعب / لفة 0.005 درجة | ||
| نظام الكاميرا | دقة الكاميرا | ≥24 ميغا بكسل |
| وزن الكاميرا | ＜500 جرام | |
مزايا النظام
سيناريوهات التطبيق
تطبيق مشروع مسح الطرق السريعة
1. نظرة عامة على المشروع
يبلغ طول الخط الرئيسي للمشروع حوالي 8 كيلومترات.منطقة المسح هي تضاريس جبلية بشكل رئيسي ، بمتوسط ارتفاع 600 متر.يعبر النهر منطقة المسح ، ويكون انخفاض الارتفاع في بعض المناطق كبيرًا.الغطاء النباتي في منطقة المسح خصب ، وغابات عريضة الأوراق دائمة الخضرة وشجيرات منخفضة.
2. متطلبات المشروع
تتمثل المهمة الرئيسية للمشروع في مسح ليدار المحمول جواً ومعالجة سحابة النقاط لقسم معين من الطريق السريع.يجب أن يكون متوسط الخطأ التربيعي لارتفاع السحابة النقطية أقل من 15 سم.
3. صعوبات المشروع
تعتبر عملية المسح ورسم الخرائط التقليدية أكثر خطورة بسبب حركة المرور على الطريق السريع.يصعب على مستقبل نظام GNSS استقبال إشارات ساتلية بسبب الغطاء النباتي الكثيف وانخفاض الارتفاع الكبير في منطقة المسح.
4. الحل والنتيجة
يتم تطبيق نظام المسح الليدار عالي الدقة المحمول جواً ARS-200 في هذا المشروع.
بعد حساب المسار ، ودمج السحابة النقطية وعمليات معالجة البيانات الأخرى ، تكون نتيجة سحابة النقطة على النحو التالي:
