Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | نظام المسح الليدار PM-1500 المحمول جواً |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 15 مجموعة / شهر |
| نطاق: | 1500 م @ 60٪ انعكاس | صحة: | 5 مم @ 50 م |
|---|---|---|---|
| القرار الزاوي: | 0.001 درجة | FoV: | 75 درجة |
| PRR: | 100-2000 كيلو هرتز | فرقة الموجة: | الأشعة تحت الحمراء القريبة (الفئة 1) |
| متعدد صدى: | 4 مرات | درجة حرارة التشغيل: | -40 ℃ ~ 60 ℃ |
| إبراز: | مسح ليدار المحمول جوا على ارتفاع 1500 متر,مسح ليدار المحمول جوا متعدد الصدى,مسح هيدروغرافي متعدد الصدى |
||
4 مرات متعددة صدى عالية الدقة 5 مم @ 50 م دقة نظام المسح ليدار المحمولة جوا PM-1500 مع مدى طويل من 1500 م

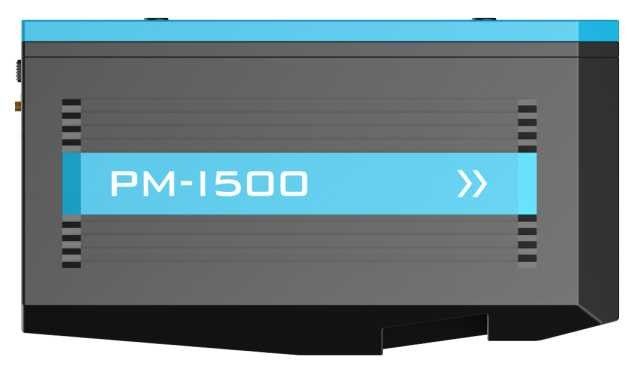

نظام مسح ليدار المحمول جوا PM-1500 ، المستند إلى جيل جديد من إطار التكنولوجيا الأساسية ، هو عبارة عن جهاز ليدار محمول جواً تم إطلاقه حديثًا بتردد نقطة عالية وتردد مسح ضوئي عالي ودقة عالية وتكامل محكم. المكون الأساسي للنظام هو الماسح الضوئي بالليزر مع وظيفة تقنية متعددة الصدى تم تطويرها بشكل مستقل بواسطة Hi-Cloud.يمكن تطبيقه على الطائرات بدون طيار متعددة الدوارات ، الطائرات بدون طيار ذات الأجنحة الثابتة VTOL ، والطائرات الصغيرة والمروحيات.إنه يدمج وحدة الملاحة بالقصور الذاتي عالية الدقة وكاميرا المسح الجوي ، ويمكنه الحصول بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع ، وإنشاء DSM و DEM و DOM بسرعة وإنتاج نماذج DLG و 3D من خلال مجموعة كاملة من برامج معالجة البيانات والتطبيق.
مجالات التطبيق لنظام المسح الليدار المحمول جوا PM-1500
المسح الأساسي الجديد ورسم الخرائط / النمذجة الرقمية ثلاثية الأبعاد / المسح الطبوغرافي ورسم الخرائط / مسح المساحة / مسح المرور / فحص خط الطاقة / مسح الغابات / مراقبة الكوارث / إلخ ...
المزايا الرئيسية لنظام المسح الليدار المحمول جوا PM-1500
أنا.التكامل: نظام مسح ليدار المحمول جوا PM-1500 يدمج بشكل كبير مستشعرات مثل الماسح الضوئي بالليزر ، GPS ، IMU وكاميرا المسح الجوي ، إلخ. إنه خفيف الوزن وسهل التركيب ، ومناسب لمنصات متعددة مثل VTOL ذات الجناح الثابت بدون طيار ، والطائرات بدون طيار متعددة الدوارات ، و هليكوبتر.
ثانيا.الوزن الخفيف: الوزن الإجمالي لنظام المسح الليدار المحمول جوا PM-1500 أقل من 4.4 كجم.حتى إذا خرجت للعمل مع الطائرات بدون طيار وغيرها من الملحقات ، يمكن لمركبة عادية تحميلها جميعًا ، وهو أمر مريح للغاية.
ثالثا.المدى الطويل: يضمن المدى الطويل للغاية البالغ 1500 متر لنظام مسح ليدار المحمول جوا PM-1500 بشكل كبير سلامة التشغيل في بيئة التقلبات الطبوغرافية الكبيرة ، ويحسن كفاءة اكتساب السحابة النقطية.
رابعا.التردد العالي: إن التردد العالي الفائق الذي يصل إلى 2 مليون نقطة في الثانية لنظام مسح ليدار المحمول جوا PM-1500 يجعل بيانات سحابة النقاط أكثر دقة ويمكن أن تعكس شكل أرض منطقة المسح.
v. الدقة العالية: يمكن أن تصل دقة المدى لنظام المسح ليدار المحمول جوا PM-1500 إلى 5mm @ 50m ، والدقة الشاملة للنظام أفضل من 5 سم ، مما يلبي سيناريوهات تطبيق متنوعة عالية الدقة.
السادس.صدى متعدد: يمكن لنظام المسح ليدار المحمول جوا PM-1500 الحصول على ما يصل إلى 4 إشارات صدى ، ويمكنه اختراق الأشجار وتغذية المعلومات السطحية الأكثر واقعية حتى في المناطق المزروعة بكثافة.
السابع.فعال من حيث التكلفة: نظام المسح الليدار PM-1500 المحمول جواً هو جيل جديد من نظام ليدار المحمول جواً عالي الدقة والذي تم تطويره بشكل مستقل بواسطة Hi-Cloud.مع أدائها العام المستقر ، فهي فعالة من حيث التكلفة.
المعلمات الرئيسية لنظام المسح ليدار المحمول جوا PM-1500
أنا.ماسح ليزر
| العناصر | المؤشرات | العوامل |
| ماسح ليزر | فرقة الموجة | الأشعة تحت الحمراء القريبة (الفئة 1) |
| PRR | 100-2000 كيلو هرتز | |
| نطاق القياس الأقصى | 1000 م @ 20٪ انعكاس | |
| 1500 م @ 60٪ انعكاس | ||
| دقة النطاق | 5 مم @ 50 م | |
| القرار الزاوي | 0.001 درجة | |
| سرعة المسح | 40-400 عملية مسح ضوئي / ثانية | |
| FoV | 75 درجة |
ثانيا.نظام الكاميرا
| العناصر | المؤشرات | العوامل |
| الة تصوير | دقة الكاميرا | 42.4 ميجا بكسل |
| البعد البؤري | 28 ملم |
| العناصر | المؤشرات | العوامل |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م |
| ارتفاع 0.02 م | ||
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.009 درجة | |
| الملعب / لفة 0.005 درجة |
| العناصر | المؤشرات | العوامل |
| أداء النظام | البعد | 293 × 165 × 164 ملم |
| الدقة المطلقة | أفقي <5 سم | |
| عمودي <5 سم | ||
| وزن | 4.4 كجم | |
| متعدد الصدى | 4 مرات | |
| درجة الحرارة والرطوبة | التشغيل: -40 ℃ ~ 60 ℃ ، الرطوبة 85٪ | |
| التخزين: -45 درجة مئوية ~ 70 درجة مئوية ، الرطوبة 85٪ |
منطقة المسح عبارة عن تضاريس مسطحة بشكل أساسي مع تموجات صغيرة وفرق ارتفاع أقصى يبلغ 20 مترًا.يوجد طريق رئيسي في منطقة المسح ، مع المزيد من الغطاء النباتي والعديد من المناطق المكتظة بالسكان.
متطلبات الدقة:
صعوبات المشروع:

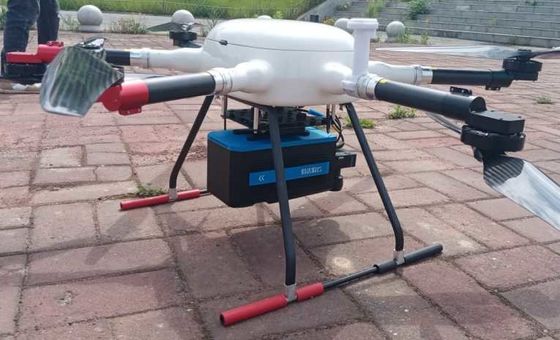

الأدوات والمعدات الرئيسية المستثمرة في المشروع هي نظام المسح الليدار المحمول جوا PM-1500 ، ومنصة الطائرات بدون طيار متعددة الدوارات L150 ، وجهاز الاستقبال Hi-Target IRTK2 ، والمركبة الحضرية للطرق الوعرة.
نتيجة:
