Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | ARS1000 مسح ليدار المحمول جواً |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 5 مجموعات / شهر |
| أقصى مدى: | 920 م @ 60٪ | المدى الأدنى: | 5 م |
|---|---|---|---|
| الحد الأقصى لعدد الصدى المتلقاة: | 4 ~ 15 | دقة النطاق: | 15 مم @ 150 م |
| فئة الليزر: | Class1 （آمن للعين） | تردد المسح: | 10 ~ 200 عملية مسح ضوئي / ثانية |
| FoV （اختيار）: | 0 ~ 330 درجة (60 درجة ~ 90 درجة وضع المحمولة جوا) | دقة الكاميرا: | ≥42.4 ميجابكسل |
| إبراز: | مسح ليدار الطبوغرافي المحمول جواً,مسح ليدار المحمول جواً 4.5 كجم,مسح طبوغرافي ليدار 4.5 كجم |
||

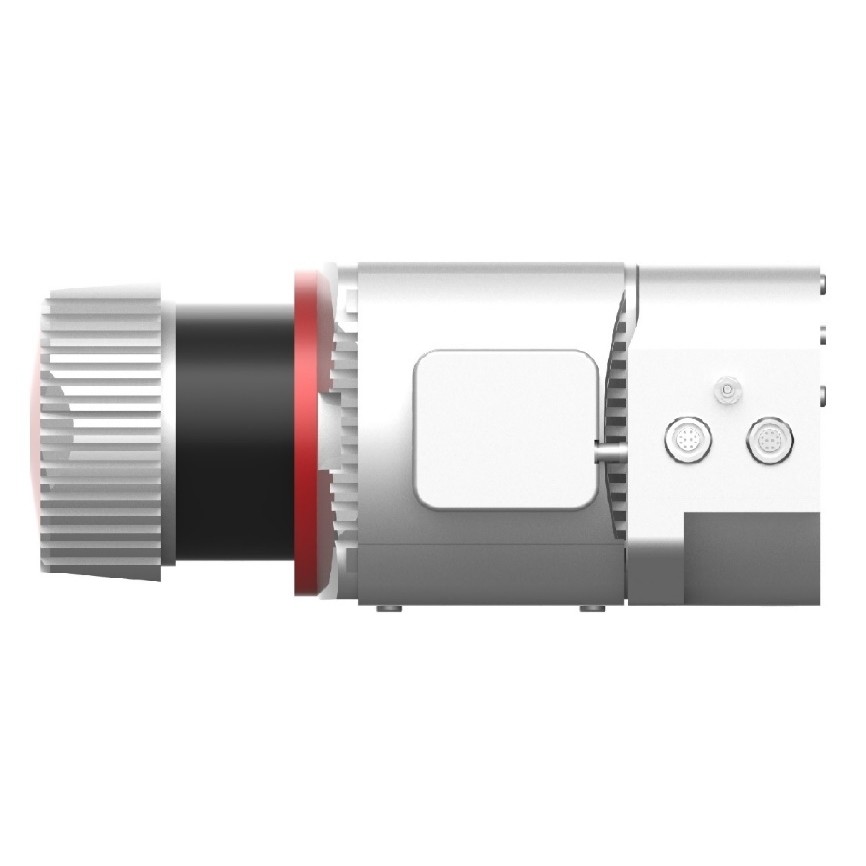

متعدد المنصات المتكاملة للغاية المحمولة جوا مسح ليدار ARS-1000 مع نطاق دقة 15mm @ 150m
مسح ARS-1000 المحمول جوا ليدار هو تم تطويره وبنائه بواسطة Hi-Cloud استنادًا إلىأ ريجل ليدار.إنه يدمج الليزر عالي الدقة ، والكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي ، ونظام الملاحة بالقصور الذاتي MEMS ، ووحدة التحكم في التخزين والوحدات النمطية الأخرى.مدعومًا بتقنية مزامنة الوقت للملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات المتكاملة ، فإنه يحصل بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع وبيانات الصورة.
وهو يدعم وضع التشغيل الحر للمحطة الأساسية ، من خلال برنامج معالجة البيانات والتطبيق المجهز ، وإنشاء DSM ، و DEM ، و DOM ، و DLG بسرعة.يتمتع النظام بمزايا الوزن الخفيف والنقل المريح والكفاءة العالية في معالجة النتائج.
مجالات التطبيق
رسم الخرائط في حالات الطوارئ / رسم الخرائط الطبوغرافية / فحص خط الطاقة / مسح الطرق السريعة / مسح الشعاب المرجانية الساحلية / عمليات التنقيب وحساب حجم الملء / المسح الأثري ورسم الخرائط ...
مزايا النظام
معلمات النظام
| العناصر | مؤشر | معامل |
| أداء النظام | الدقة المطلقة |
أفقي <5 سم عمودي <5 سم |
| وزن | 4.5 كجم | |
| تخزين | 1 تيرا بايت SSD | |
| مساهمة الجهد | 20 ~ 30 فولت | |
| استهلاك الطاقة | <75 واط | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ + 40 درجة مئوية | |
| بيئة التخزين | -20 درجة مئوية ~ + 50 درجة مئوية الرطوبة <85٪ |
|
| فئة الليزر | الفئة 1 (آمن للعين) |
|
| ماسح ليزر | نطاق القياس الأقصى | 920 م @ 60٪ |
| نطاق القياس الأدنى | 5 م | |
| دقة النطاق | 15 مم @ 150 م | |
| دقة التكرار | 10 مم @ 150 م | |
| الأعلى.تردد النقطة الفعالة | 500000 نقطة / ثانية | |
| معدات الليزر للتعديل | 6 مستويات | |
| الحد الأقصى لعدد الصدى المتلقاة | 4 ~ 15 | |
| FoV (اختيار) | 0 ~ 330 درجة 60 درجة ~ 90 درجة وضع المحمولة جوا |
|
| تردد المسح (قابل للتحديد) | 10 ~ 200 عملية مسح ضوئي / ثانية | |
| القرار الزاوي | 0.001 درجة | |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م ارتفاع 0.02 م |
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.010 درجة الملعب / لفة 0.005 درجة |
|
| نظام الكاميرا | دقة الكاميرا | ≥42.4 ميجابكسل |
| وزن الكاميرا | <500 جرام |
مشروع مسح الطريق السريع
تضاريس منطقة المسح معقدة ، والنباتات خصبة ، وفرق الارتفاع كبير.يجب قياس طريقين سريعين بطول إجمالي يبلغ حوالي 60 كم.
يكون مسؤولاً عن قياس المقطع الرأسي والأفقي لمسافة 100 متر (200 متر من عرض النطاق الترددي) على جانبي الخط الأوسط للطريق وفقًا للمعايير والمواصفات الفنية والإجراءات ذات الصلة ، ويجب أن تكون نتائج الإخراج متوافقة مع 1 : 500 متطلبات رسم الخرائط.
بسبب الجبال العالية والطرق الوعرة والنباتات المورقة وحركة المرور الكثيفة على الطريق السريع ، فإن مهمة المسح الميداني خطيرة.
وفقًا للحالة المحددة للمشروع ، تم اعتماد نظام ARS-1000 لجمع بيانات الرحلة على طول الطريق وفقًا للارتفاع النسبي البالغ 200 متر.
