Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | ARS-1000L Airborne ليدار Survey |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 مجموعات / شهر |
| نطاق القياس: | 5 م ~ 1350 م | صحة: | 15 مم @ 150 م |
|---|---|---|---|
| الحد الأقصى لعدد الصدى المتلقاة: | 4 ~ 15 | FoV （اختيار）: | 0 ~ 330 درجة (60 درجة ~ 90 درجة وضع المحمولة جوا) |
| فئة الليزر: | Class1 （آمن للعين） | درجة حرارة التشغيل: | -10 درجة مئوية ~ + 40 درجة مئوية |
| إبراز: | مسح ليدار المحمول جواً,مسح ليدار طويل المدى المحمول جواً,مسح طويل المدى بواسطة طائرة بدون طيار ليدار |
||

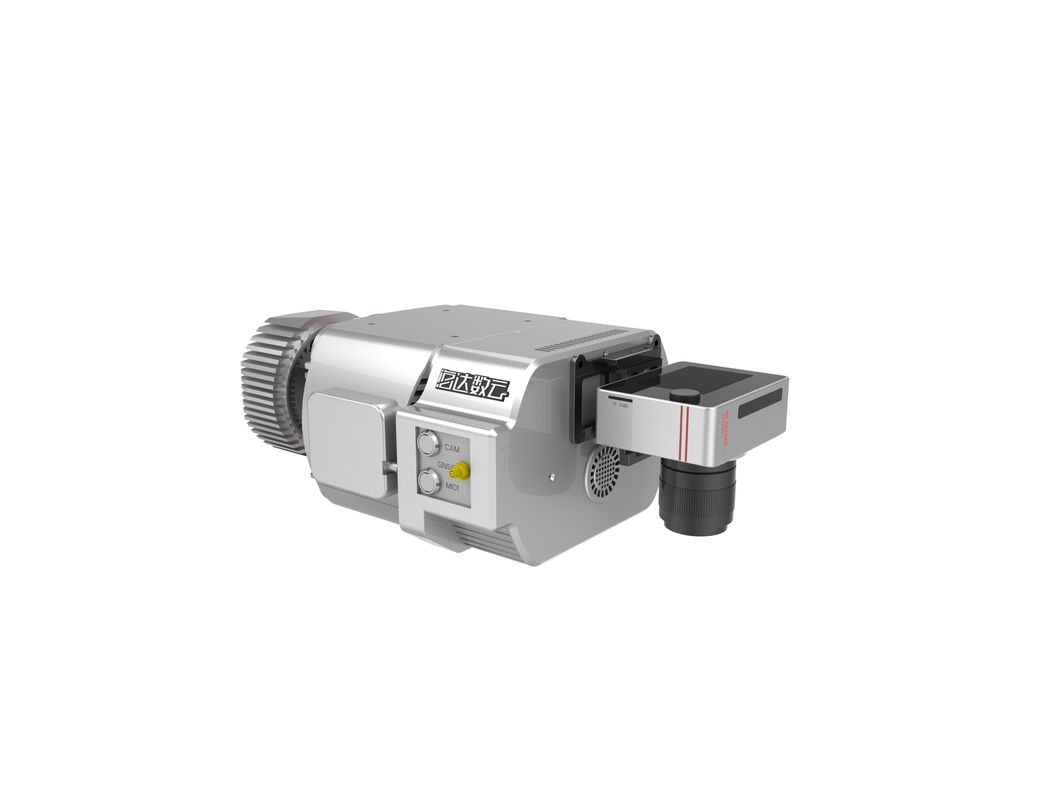

نظام مسح ليدار محمول عالي الدقة وعالي الدقة ومتكامل محمول جوا ARS-1000L بدقة 15mm @ 150m ومدى 1350m
نظام المسح ARS-1000L المحمول جواً ليدار هو نظام قائم على Riegl ليدار ويأخذ الطائرات بدون طيار أو المنصات الأخرى كحامل.تم تطويره وبنائه من قبل شركة Wuhan Hi-Cloud Technology Co. من قبل غالبية المستخدمين.
إنه يدمج أجهزة استشعار مثل الليزر عالي الدقة ، والكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي (GPS) ، ووحدة التحكم في الملاحة بالقصور الذاتي ووحدة التحكم في التخزين.مدعومًا بتقنية مزامنة الوقت للملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات المتكاملة ، فإنه يحصل بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع وبيانات الصورة.
سيناريوهات التطبيق النموذجية لنظام المسح ليدار المحمول جوا ARS-1000L
الميزات الرئيسية لنظام المسح الليدار المحمول جواً ARS-1000L
1. دقة عالية: تحت نطاق قياس 150m ، دقة النطاق أفضل من 15mm.الدقة المطلقة للنظام أفضل من 5 سم ، مما يلبي احتياجات معظم سيناريوهات التطبيق.
2. التردد العالي: تردد انبعاث الليزر للنظام 750000 نقطة / ثانية.يمكن تجهيز معدات ليدار عالية التردد بطائرات بدون طيار مع سرعة إبحار أسرع.في نفس الوقت ، يمكن الحصول على المزيد من البيانات ، مما يحسن كفاءة الحصول على البيانات.
3. مدى قياس طويل: المدى الأقصى لنظام ليدار هو 1350m.يمكن للقياس طويل المدى تحسين كفاءة الاستحواذ على المعدات وجمع المزيد من بيانات سحابة النقاط في نفس الوقت.

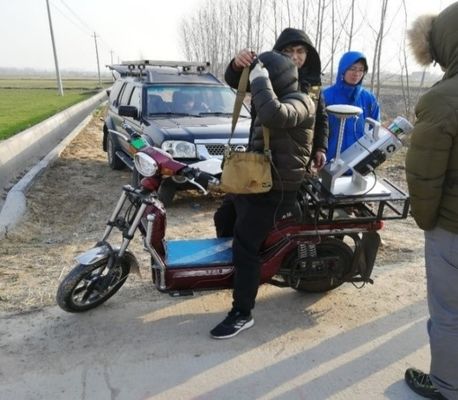

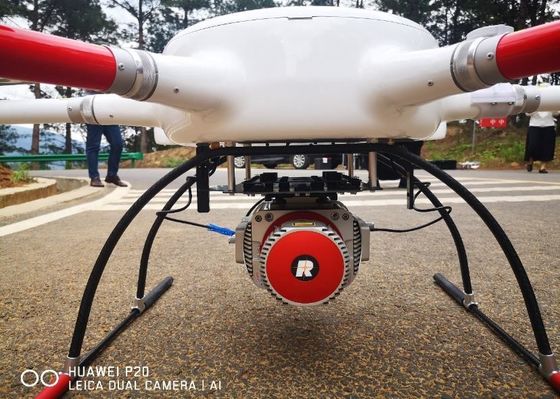

4. منصة متعددة: ليست مناسبة فقط للطائرات بدون طيار ذات الجناح الثابت متعدد الدوار و VTOL ، ولكن يمكن أيضًا تركيبها على منصات المركبات وحقيبة الظهر للتشغيل.
5. تكامل عالي: يدمج ماسح ضوئي ليزر ثلاثي الأبعاد ، وحدة POS ومروحة في هندسة الأجهزة ؛الوزن الإجمالي أقل من 4.5 كجم.
6. سلامة عالية: لا توجد فجوة بين الرف والنظام ، مما يضمن استقرار وموثوقية المعدات ؛يوفر غلافًا واقيًا خفيف الوزن مضادًا للتصادم لتوفير حماية مادية معينة للمعدات وتقليل الضرر غير الضروري ؛وحدة منع الخسارة اختيارية.
مواصفات المعلمة لنظام المسح الليدار المحمول جواً ARS-1000L
| مؤشر | معامل | مؤشر | معامل |
| الدقة المطلقة |
أفقي <5 سم عمودي <5 سم |
نطاق القياس الأقصى | 1350 م @ 60٪ |
| وزن | 4.5 كجم | نطاق القياس الأدنى | 5 م |
| تخزين | 1 تيرا بايت SSD | دقة النطاق | 15 مم @ 150 م |
| مساهمة الجهد | 20 ~ 30 فولت | دقة التكرار | 10 مم @ 150 م |
| استهلاك الطاقة | <75 واط | الأعلى.تردد النقطة الفعالة | 750000 نقطة / ثانية |
| درجة حرارة التشغيل | -10 درجة مئوية ~ + 40 درجة مئوية | FoV (اختيار) | 0 ~ 330 درجة 60 درجة ~ 90 درجة وضع المحمولة جوا |
| بيئة التخزين | -20 درجة مئوية ~ + 50 درجة مئوية الرطوبة <85٪ |
القرار الزاوي | 0.001 درجة |
| فئة الليزر | الفئة 1 (آمن للعين) |
دقة الموقف (بعد المعالجة) | أفقي 0.01 م ارتفاع 0.02 م |
| معدات الليزر للتعديل | 6 مستويات | دقة التوجيه (ما بعد المعالجة) | العنوان 0.010 درجة الملعب / لفة 0.005 درجة |
| الحد الأقصى لعدد الصدى المتلقاة | 4 ~ 15 | دقة الكاميرا | ≥42.4 ميجابكسل |
| تردد المسح (قابل للتحديد) | 10 ~ 200 عملية مسح ضوئي / ثانية | وزن الكاميرا | <500 جرام |
مسح مزرعة الرياح في المنطقة الجبلية
منطقة المسح هي تضاريس جبلية بشكل رئيسي.متوسط الارتفاع في منطقة مسح مزرعة الرياح مرتفع ، ويبلغ انخفاض الارتفاع في بعض مناطق منطقة القياس أكثر من 300 متر.تغطي مزرعة الرياح بأكملها مساحة تبلغ حوالي 12 كيلومترًا مربعًا.الغطاء النباتي عبارة عن غابة شبه استوائية دائمة الخضرة عريضة الأوراق ، ذات تغطية نباتية كبيرة وأنواع مختلفة.
تضاريس منطقة المسح معقدة ، وفرق الارتفاع كبير ، وحركة المرور غير مريحة ، والبيئة المناخية سيئة.توجد عدة توربينات رياح يزيد ارتفاعها عن 100 متر في منطقة المسح ، لذلك من الصعب تصميم المسار.خط الرؤية مسدود بشكل خطير ، ومن الصعب تحديد نقطة الإقلاع.
يعتمد المشروع على نظام القياس بالليزر المحمول جوا ARS-1000L.تم تحديد ثلاث نقاط إقلاع وهبوط في منطقة المسح بأكملها لما مجموعه سبع طلعات جوية.
