Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | نظام الطائرات بدون طيار عالي الدقة PM-1500 ليدار |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 15 مجموعة / شهر |
| تطبيق: | مسح الطرق وتصميمها | PRR: | 100-2000 كيلو هرتز |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 ℃ ~ 60 ℃ | متعدد صدى: | 4 مرات |
| نطاق: | 1500 م @ 60٪ | صحة: | 5 مم @ 50 م |
| إبراز: | نظام UAV ليدار بقوة 2000 كيلوهرتز,نظام UAV ليدار 5 مم عند 50 م,مسح طريق ليدار بطول 5 مم عند 50 م |
||
4.4 كجم عالية الدقة 5 مم عند 50 مترًا بعيد المدى 1500 متر عالي التردد 2000 كيلو هرتز PM-1500 UAV نظام ليدار لمسح الطرق والتصميم
صناعة النقل صناعة أساسية لتعزيز تنمية الاقتصاد الوطني.إنها تلعب دورًا مهمًا للغاية في الإنتاج والحياة اليومية.يعد الحصول على معلومات الطرق وتحديثها بشكل دقيق وفعال ذا أهمية كبيرة لتسريع إنشاء البنية التحتية للنقل.من تخطيط المخطط الأولي إلى تصميم رسم البناء النهائي ، تختلف درجة الدقة وحجم نتائج المسح المطلوبة في كل مرحلة من مراحل مسح الطرق السريعة.لذلك ، فإن كيفية الحصول على معلومات ضخمة عالية الدقة ومتعددة النطاقات واستخدامها بكفاءة هو هدف مسح الطرق السريعة.بالمقارنة مع طرق القياس الأخرى ، فإن تقنية ليدار المحمولة جواً (اكتشاف الضوء وتحديد المدى ، ليدار) هي تقنية يمكنها بشكل مستمر وتلقائي وسريع وكفاءة الحصول على معلومات جغرافية مكانية بدقة عالية من حيث الوقت والمكان.في نفس الوقت ، إنها مناسبة لمناطق الغابات والمناطق الجبلية ، مما يساعد بشكل كبير في تحسين كفاءة مسح الطرق السريعة.

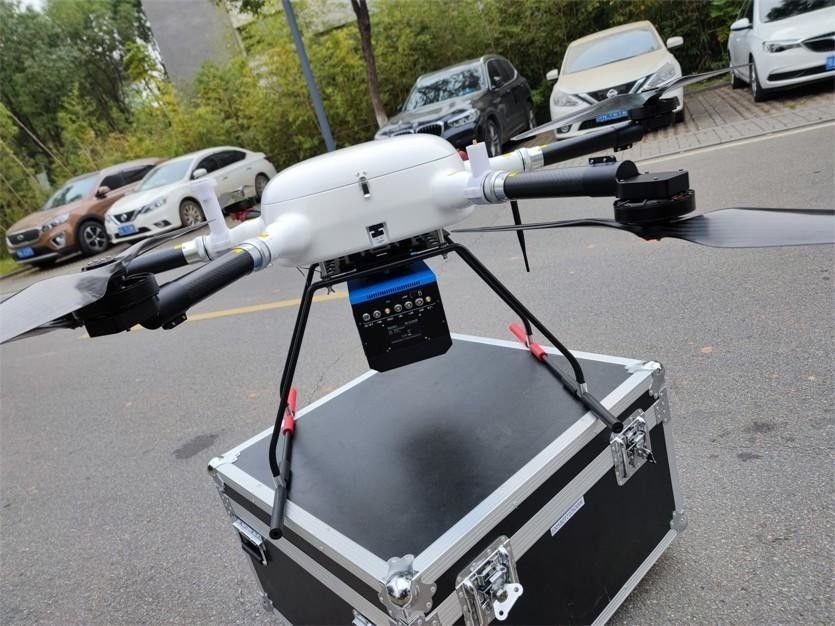

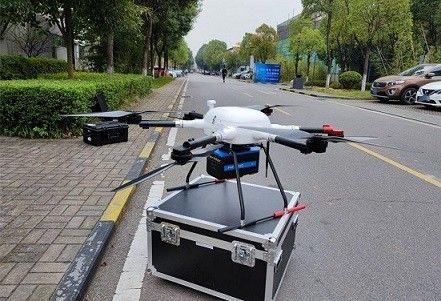

يمكن لنظام PM-1500 المحمول جواً ليدار المثبت على الطائرة بدون طيار L150 متعددة الدوارات أو Fenghu VTOL UAV ، مسح مساحة كبيرة من خط الطريق لتحديد موقعها ، ثم الحصول على بيانات سحابة نقطة الليزر ثلاثية الأبعاد للمنطقة.من خلال تقليل الضوضاء والتصفية والعمليات الأخرى على بيانات السحابة النقطية ، يمكن الحصول على منتجات البيانات الغنية مثل الخريطة الطبوغرافية لمنطقة المسح ونموذج الأرض الرقمي وخريطة المقطع الرأسي والأفقي ، وذلك لتوفير خريطة طبوغرافية وبيانات أساسية أخرى للطريق المسح والتصميم.
سمات
1. منصات متعددة مثل VTOL ثابتة الجناحين بدون طيار / طائرة بدون طيار / طائرة هليكوبتر متعددة الدوار
2. 2M نقطة / ثانية عالية التردد ،فتح المزيد من سيناريوهات التطبيق
3. المدى الطويل 1500m ،75 ° FoV ، أكثر كفاءة للمهام
4. 5mm @ 50m دقة ، يمكن أن تلبي مختلف سيناريوهات التطبيق عالية الدقة
5.يدعم صدى 4 مرات، Feedback التضاريس الحقيقية
6. نظام موثوق ومتكامل للغايةالأمثل بشكل مبتكر
العوامل
| ماسح ليزر | فرقة الموجة | الأشعة تحت الحمراء القريبة (الفئة 1) |
| PRR | 100-2000 كيلو هرتز | |
| دقة النطاق | 5 مم @ 50 م | |
| القرار الزاوي | 0.001 درجة | |
| الأعلى.نطاق | 1500 م @ 60٪ | |
| سرعة المسح | 40-400 عملية مسح ضوئي / ثانية | |
| FoV | 75 درجة | |
| الة تصوير | دقة الكاميرا | 42.4 ميجا بكسل |
| البعد البؤري | 28 ملم | |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م |
| ارتفاع 0.02 م | ||
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.009 درجة | |
| الملعب / لفة 0.005 درجة | ||
| أداء النظام | البعد | 293 × 165 × 164 ملم |
| الدقة المطلقة | أفقي <5 سم | |
| عمودي <5 سم | ||
| وزن | 4.4 كجم | |
| متعدد صدى | 4 مرات | |
| درجة الحرارة والرطوبة | التشغيل: -40 ℃ ~ 60 ℃ ، الرطوبة 85٪ | |
| التخزين: -45 درجة مئوية ~ 70 درجة مئوية ، الرطوبة 85٪ |
