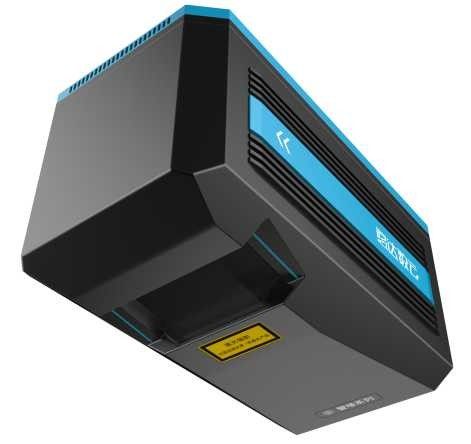

نظام الطائرات بدون طيار خفيف الوزن وعالي التردد ليدار PM-1500 100-2000 كيلو هرتز

سرعة عالية تبلغ 2 مليون نقطة / ثانية دقة عالية 5 مم عند 50 م خفيفة الوزن 4.4 كجم نظام بدون طيار ليدار PM-1500 بمدى 1500 م

نظام PM-1500 UAV ليدار ، المستند إلى جيل جديد من إطار التكنولوجيا الأساسية ، هو عبارة عن ليدار محلي محمول جواً تم إطلاقه حديثًا بتردد عالٍ ، وتردد خط عالي ، ودقة عالية وتكامل عالي.تم تطوير المكون الأساسي للماسح الضوئي بالليزر المزود بتقنية صدى متعددة بشكل مستقل بواسطة Wuhan Hi-Cloud Technology Co.، Ltd.يدمج النظام بأكمله وحدات مثل وحدة الملاحة بالقصور الذاتي عالية الدقة وكاميرا المسح الجوي.بفضل الهيكل المُحسَّن بشكل مبتكر ، يبلغ وزن نظام PM-1500 UAV ليدار 4.4 كجم فقط.يمكن تركيب PM-1500 على ناقلات مختلفة ، مثل الطائرات بدون طيار متعددة الدوارات ، والطائرات بدون طيار ذات الجناح الثابت VTOL ، والطائرات الصغيرة وطائرات الهليكوبتر.

مدعومًا بتقنية مزامنة الوقت لحقوق الملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات المتكاملة ، يمكنه الحصول بشكل متزامن على بيانات سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع ، وإنشاء DSM و DEM و DOM بسرعة وإنتاج نماذج DLG و 3D من خلال مجموعة كاملة من البيانات برامج المعالجة والتطبيق.

يتم تطبيقه على نطاق واسع في مجالات مختلفة مثل المسح الأساسي ورسم الخرائط ، والنمذجة الرقمية ثلاثية الأبعاد ، والمسح الطبوغرافي ورسم الخرائط ، والمسح المساحي ، ومسح المرور ، وفحص خط الطاقة ، ومسح الغابات ، ومراقبة الكوارث ، وما إلى ذلك.

مواصفات PM-1500

ميزات PM-1500

• المدى الطويل: 1500m @ 60٪ انعكاسية.يتيح النطاق الطويل للغاية للنظام حمل منصة طيران بارتفاع طيران أعلى وسرعة أعلى ، وتعيين حزام طيران أوسع ، وجمع المزيد من بيانات سحابة النقاط في نفس الوقت ، مما يحسن بشكل كبير من كفاءة اكتساب السحابة النقطية.
• الدقة العالية: دقة النطاق = 5 مم @ 50 م ، دقة النظام<5 سم.يمكن الدقةتلبية مختلف سيناريوهات التطبيق عالية الدقة.
• التردد العالي: يصل إلى 2 مليون نقطة في الثانية.تعد بيانات سحابة النقاط أكثر دقة ويمكن أن تعكس بشكل حقيقي شكل الأرض لمنطقة المسح.
• التكامل: تم تحسين الهيكل العام لنظام PM-1500 UAV ليدار بشكل مبتكر.إنه يدمج بشكل كبير أجهزة الاستشعار مثل الماسح الضوئي بالليزر ، GPS ، IMU وكاميرا المسح الجوي ، إلخ.

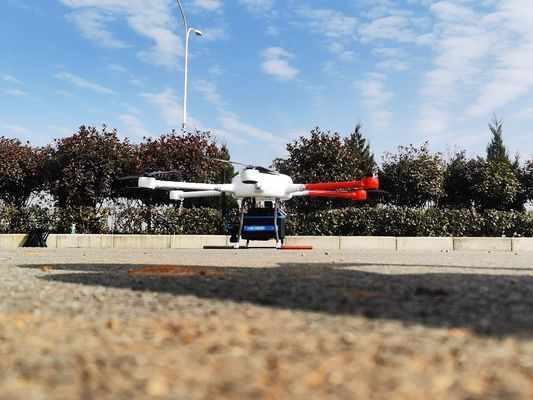

• خفيف الوزن: 4.4 كجم.يمكن للفرد حملها بسهولة.إنها مناسبة للمنصات المتعددة مثل الطائرات بدون طيار ذات الجناح الثابت VTOL والطائرات بدون طيار متعددة الدوار والمروحية.
• صدى متعدد: صدى 4 مرات.يطبق نظام PM-1500 UAV ليدار تقنية صدى متعددة.يقوم مستشعر المسح بالليزر في النظام بإصدار نبضات ليزر لاختراق فجوة الغطاء النباتي والوصول إلى الأرض ، وذلك للحصول على معلومات التضاريس تحت الغطاء النباتي.
• فعالة من حيث التكلفة: نظام رائد للطائرات بدون طيار عالي الدقة ليدار تم تطويره بشكل مستقل بواسطة Hi-Cloud.إنها فعالة من حيث التكلفة وتوفر أداءً مستقرًا.

مشاريع تطبيق PM-1500

1. مشروع نموذج المدينة ثلاثي الأبعاد: الحصول على ارتفاع المبنى من خلال النموذج ثلاثي الأبعاد ، والحصول على معلومات المبنى من خلال الصورة المائلة والصور الأرضية ، ثم بناء قاعدة بيانات معلومات المبنى.

2 - مشروع رسم الخرائط الطبوغرافية:

• شرط كثافة النقطة أفضل من 16pt / m² ؛
• متطلبات الدقة الأفقية / العمودية: ≤5 سم ، تلبي متطلبات المسح الطبوغرافي ورسم الخرائط 1: 500.

3. فحص مشروع خط نقل التيار المستمر بقدرة 500 كيلوفولت: الخط الذي تم فحصه للمشروع عبارة عن جزء من خط نقل التيار المستمر بقدرة 500 كيلوفولت ، بما في ذلك 3 أبراج قاعدية وفترتين بطول إجمالي يبلغ حوالي 0.8 كيلومتر.
