Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | نظام PM-1500 عالي الدقة المحمول جواً ليدار |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 15 مجموعة / شهر |
| تطبيق: | مسح وتصميم الطرق السريعة | FoV: | 75 درجة |
|---|---|---|---|
| دقة النطاق: | 5 مم @ 50 م | Max. الأعلى. Range نطاق: | 1500 م |
| القرار الزاوي: | 0.001 درجة | دقة الكاميرا: | 42.4 ميجا بكسل |
| إبراز: | نظام كشف ليدار المحمول جوا,نظام كشف ليدار بطول 1500 متر,مسح ضوئي جوي بالليزر بطول 1500 متر |
||
5mm @ 50m عالية الدقة 1500 متر طويلة المدى 40-400 عملية مسح / ثانية PM-1500 نظام ليدار المحمول جواً لمسح الطرق السريعة والتصميم
يحتاج تصميم الطرق السريعة إلى بيانات عالية الدقة كأساس ، في حين أن المناطق الجبلية بشكل عام بها تضاريس معقدة ونباتات كثيفة.إن استخدام الوسائل التقليدية مثل المسح اليدوي والقياس التصويري الجوي لا ينطوي فقط على عملية معقدة وصعبة وفترة بناء طويلة ، ولكن لا يمكنه أيضًا الحصول على خريطة طبوغرافية عالية الدقة ونموذج أرضي رقمي لتلبية متطلبات التصميم.تعد تقنية Airborne ليدار وسيلة تقنية متقدمة للحصول على بيانات المعلومات المكانية ثلاثية الأبعاد.يمكنه اختراق الغطاء النباتي بشكل أفضل للحصول على معلومات سطحية ، الأمر الذي أحدث طفرة جديدة في طريقة وكفاءة مسح الطرق السريعة وتصميمها في المناطق الجبلية.

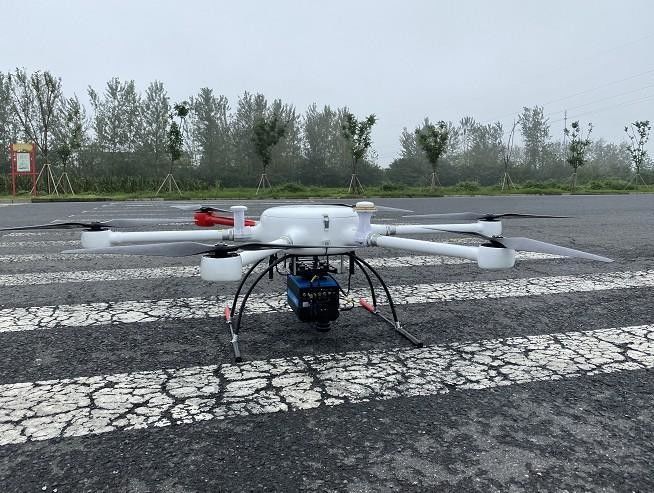

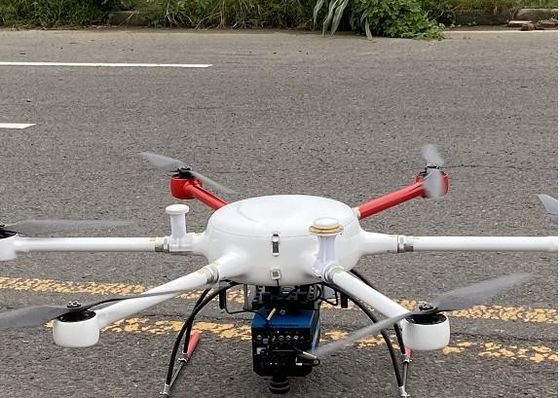

يمكن تطبيق نظام PM-1500 المحمول جواً ليدار المثبت على Fenghu VTOL UAV أو L150 متعدد الدوارات UAV بشكل فعال في مسح وتصميم الطرق السريعة.استنادًا إلى برنامج تخطيط العمليات المجهز بنظام ليدار المحمول جوا PM-1500 ، يتم تخطيط طرق الحصول على البيانات والمعلمات في منطقة المسح ، ويمكن للنظام تنفيذ اكتساب ذكي للبيانات.من خلال المعالجة المسبقة لبيانات السحابة النقطية وتصنيف السحابة النقطية ، من السهل إنتاج منتجات رقمية مطلوبة لتصميم الطرق السريعة مثل DTM و DOM و DLG.
العوامل
|
العناصر |
المؤشرات | العوامل |
| ماسح ليزر | فرقة الموجة | الأشعة تحت الحمراء القريبة (الفئة 1) |
| PRR | 100-2000 كيلو هرتز | |
| نطاق القياس الأقصى | 1000 م @ 20٪ انعكاس | |
| 1500 م @ 60٪ انعكاس | ||
| دقة النطاق | 5 مم @ 50 م | |
| FoV | 75 درجة | |
| القرار الزاوي | 0.001 درجة | |
| سرعة المسح | 40-400 عملية مسح ضوئي / ثانية | |
| الة تصوير | دقة الكاميرا | 42.4 ميجا بكسل |
| البعد البؤري | 28 ملم | |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م |
| ارتفاع 0.02 م | ||
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.009 درجة | |
| الملعب / لفة 0.005 درجة | ||
| أداء النظام | البعد | 293 × 165 × 164 ملم |
| الدقة المطلقة | أفقي <5 سم | |
| عمودي <5 سم | ||
| وزن | 4.4 كجم | |
| متعدد صدى | 4 مرات | |
| درجة الحرارة والرطوبة | التشغيل: -40 ℃ ~ 60 ℃ ، الرطوبة 85٪ | |
| التخزين: -45 درجة مئوية ~ 70 درجة مئوية ، الرطوبة 85٪ |
