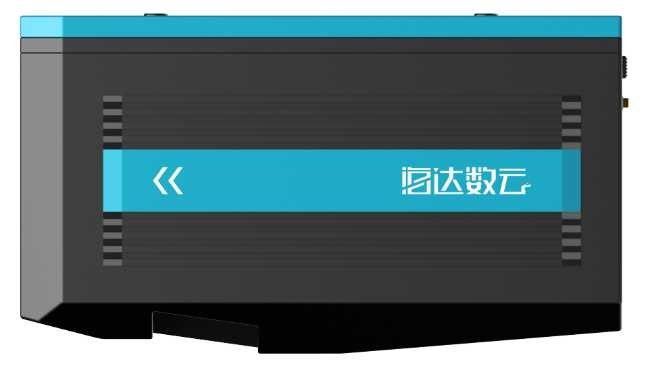

1500m طويلة المدى PM-1500 المحمولة جوا نظام ليدار

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Hi-Cloud
إصدار الشهادات:	ISO, others upon the requests
رقم الموديل:	نظام PM-1500 المحمول جواً ليدار

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	negotiable
تفاصيل التغليف:	حالة النقل
وقت التسليم:	20-30 يوم عمل
شروط الدفع:	تي / ت
القدرة على العرض:	15 مجموعة / شهر

مفصلة وصف المنتج

نطاق القياس الأقصى:	1500 م @ 60٪ انعكاس	الليزر الماسح الضوئي موجة الفرقة PRR أقصى دقة نطاق القياس:	5 مم @ 50 م
سرعة المسح:	40-400 عملية مسح ضوئي / ثانية	القرار الزاوي:	0.001 درجة
FoV:	75 درجة	دقة الكاميرا:	42.4 ميجا بكسل
فرقة الموجة:	الأشعة تحت الحمراء القريبة (الفئة 1)	وزن:	4.4 كجم
إبراز:	نظام ليدار خفيف الوزن المحمول جواً , نظام ليدار المحمول جوا 1500 متر , نظام رسم الخرائط الجوية بدون طيار 1500 متر

4.4 كجم خفيف الوزن 1500 متر بعيد المدى متكامل للغاية نظام ليدار المحمول جوا PM-1500 بدقة 5 مم عند 50 م

PM-1500 Airborne ليدار النظام هو نظام قياس ليزر متنقل عالي الدقة وطويل المدى تم تطويره بشكل مستقل بواسطة Wuhan Hi-Cloud Technology Co. طائرة هليكوبتر وطائرة صغيرة.يمكنه الحصول على بيانات سحابة كثيفة عالية الدقة لنقاط الليزر على الأرض على منصة متنقلة سريعة الطيران.ماسح ضوئي ليزري مدمج عالي الدقة ، ونقاط بيع عالية الدقة (GPS ، IMU) ومستشعرات أخرى ، مدعومة بتقنية مزامنة الوقت لحقوق الملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات ، يمكنه الحصول بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات POS ، بسرعة إنشاء DSM و DEM و DOM وإنتاج نماذج DLG و 3D من خلال مجموعة كاملة من معالجة البيانات وبرامج التطبيقات.

يستخدم على نطاق واسع في رسم خرائط درجات المسح ، والنمذجة الرقمية ثلاثية الأبعاد ، والمسح الطبوغرافي ورسم الخرائط ، والمسح المساحي ، ومسح المرور ، وفحص خط الطاقة ، ومسح الغابات ، ورصد الكوارث وغيرها من المجالات.

المعلمات التفصيلية PM-1500

العناصر	المؤشرات	العوامل
ماسح ليزر	فرقة الموجة	الأشعة تحت الحمراء القريبة (الفئة 1)
	PRR	100-2000 كيلو هرتز
	نطاق القياس الأقصى	1000 م @ 20٪ انعكاس
	نطاق القياس الأقصى	1500 م @ 60٪ انعكاس
	دقة النطاق	5 مم @ 50 م
	القرار الزاوي	0.001 درجة
	سرعة المسح	40-400 عملية مسح ضوئي / ثانية
	FoV	75 درجة
الة تصوير	دقة الكاميرا	42.4 ميجا بكسل
الة تصوير	البعد البؤري	28 ملم
نظام نقاط البيع	دقة الموقف (بعد المعالجة)	أفقي 0.01 م
	دقة الموقف (بعد المعالجة)	ارتفاع 0.02 م
	دقة التوجيه (ما بعد المعالجة)	العنوان 0.009 درجة
	دقة التوجيه (ما بعد المعالجة)	الملعب / لفة 0.005 درجة
أداء النظام	البعد	293 × 165 × 164 ملم
	الدقة المطلقة	أفقي <5 سم
	الدقة المطلقة	عمودي <5 سم
	وزن	4.4 كجم
	متعدد صدى	4 مرات
	درجة الحرارة والرطوبة	التشغيل: -40 ℃ ~ 60 ℃ ، الرطوبة 85٪
	درجة الحرارة والرطوبة	التخزين: -45 درجة مئوية ~ 70 درجة مئوية ، الرطوبة 85٪

مزايا نظام PM-1500

1. تم تحسين الهيكل العام لنظام القياس بالليزر المحمول جوا PM-1500 بشكل مبتكر.إنه يدمج بشكل كبير أجهزة الاستشعار مثل الماسح الضوئي بالليزر ، GPS ، IMU وكاميرا المسح الجوي ، إلخ. إنه خفيف الوزن وسهل التركيب.إنها مناسبة للمنصات المتعددة مثل الطائرات بدون طيار ذات الجناح الثابت VTOL والطائرات بدون طيار متعددة الدوار والمروحية.

2. الوزن الكلي للنظام أقل من 4.4 كجم.يمكن حملها بسهولة من قبل شخص واحد سواء بالطائرة أو بالسكك الحديدية عالية السرعة.حتى إذا خرجت للعمل مع الطائرات بدون طيار وغيرها من الملحقات ، يمكن لمركبة عادية تحميلها جميعًا ، وهو أمر مريح للغاية.

3. المدى الطويل جدا 1500 متر يضمن بشكل كبير سلامة التشغيل في بيئة التقلبات الطبوغرافية الكبيرة.في الوقت نفسه ، يتيح النطاق الطويل للغاية للنظام حمل منصة طيران بارتفاع طيران أعلى وسرعة أعلى ، وتعيين حزام طيران أوسع ، وجمع المزيد من بيانات سحابة النقاط في نفس الوقت ، مما يحسن بشكل كبير من كفاءة اكتساب السحابة النقطية .

4. التردد الفائق الذي يصل إلى 2 مليون نقطة في الثانية يجعل بيانات السحابة النقطية أكثر دقة ويمكن أن تعكس بشكل حقيقي شكل الأرض لمنطقة المسح ، بدلاً من ملاءمة إحداثيات الجسم الأرضي.بالإضافة إلى ذلك ، يمكن تجهيز معدات ليدار عالية التردد بطائرات بدون طيار مع سرعة إبحار أسرع ، ويمكن الحصول على المزيد من البيانات في نفس الوقت.

5. الدقة العالية هي المطلب الأساسي في مجال المسح ورسم الخرائط.يمكن أن تصل دقة النطاق لنظام القياس بالليزر المحمول جوا PM-1500 إلى 5mm @ 50m ، والدقة الشاملة للنظام أفضل من 5 سم ، مما يلبي سيناريوهات تطبيق متنوعة عالية الدقة.

6. يطبق نظام قياس الليزر المحمول جوا PM-1500 تكنولوجيا صدى متعددة.يقوم مستشعر المسح بالليزر في النظام بإصدار نبضات ليزر لاختراق فجوة الغطاء النباتي والوصول إلى الأرض ، وذلك للحصول على معلومات التضاريس تحت الغطاء النباتي.يمكن للنظام الحصول على ما يصل إلى 4 إشارات صدى ، ويمكنه اختراق الأشجار وتغذية معلومات السطح الأكثر واقعية حتى في المناطق المزروعة بكثافة.

7. PM-1500 هو جيل جديد من أنظمة ليدار المحمولة جوا عالية الدقة التي طورتها شركة Hi-Cloud بشكل مستقل.تتميز بخصائص المدى الطويل ، التردد العالي ، الدقة العالية ، الأداء العام المستقر ، السعر العادل والسخي ، التكلفة الفائقة.

مشاريع تطبيق Pracital PM-1500

1. مشروع نموذج مدينة ثلاثي الأبعاد

لمحة عامة: تبلغ المساحة الإجمالية لمنطقة المسح حوالي 10 كيلومترات مربعة.من الضروري الحصول على سحابة نقطة الليزر الأصلية والصورة المائلة في منطقة المسح ، وإنشاء نموذج ثلاثي الأبعاد وفقًا للبيانات الأصلية التي تم الحصول عليها.

المتطلبات: يتم استخدام سحابة نقطة الليزر التي تم الحصول عليها بواسطة تقنية المسح الجوي ليدار المحمولة جواً وبيانات الصورة الرقمية التي تم التقاطها بواسطة الكاميرا المائلة لإنشاء نموذج الارتفاع الرقمي (DEM) وخريطة الصور الرقمية (DOM) وإنتاج نموذج التضاريس.في الوقت نفسه ، يتم إنشاء النموذج ثلاثي الأبعاد بناءً على بيانات سحابة نقطة الليزر ورسم الخط.

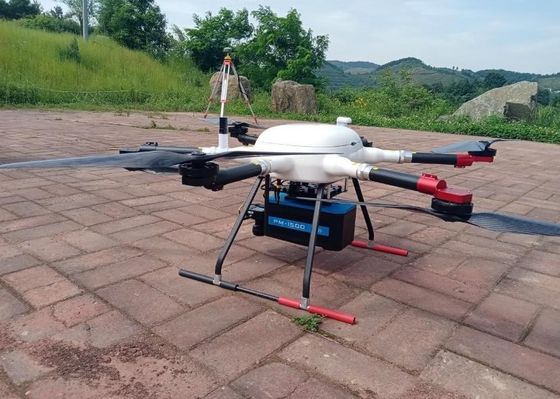

الحل: يعتمد المشروع على PM-1500 ليدار الذي تحمله الطائرات بدون طيار للقياس.يجب أن تكون نقاط الإقلاع والهبوط ذات رؤية واسعة وعلى علو شاهق قدر الإمكان.
