ARS-200 2.5 كجم نظام ليدار المتكامل المحمول جواً بطول 330 م

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Hi-Cloud
إصدار الشهادات:	ISO, others upon the requests
رقم الموديل:	ARS-200 نظام ليدار المحمول جواً

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	negotiable
تفاصيل التغليف:	حالة النقل
وقت التسليم:	20-30 يوم عمل
شروط الدفع:	تي / ت
القدرة على العرض:	10 مجموعات / شهر

مفصلة وصف المنتج

نطاق القياس::	3 ~ 330 م	دقة النطاق:	15 مم @ 150 م
FoV::	60 درجة ~ 90 درجة وضع المحمولة جوا	تردد المسح::	10 ~ 100 عملية مسح ضوئي / ثانية
القرار الزاوي::	0.001 درجة	وزن::	2.5 كجم
إبراز:	330m Airborne ليدار النظام , 2.5kg نظام ليدار المحمول جواً , نظام مسح ليدار 2.5 كجم

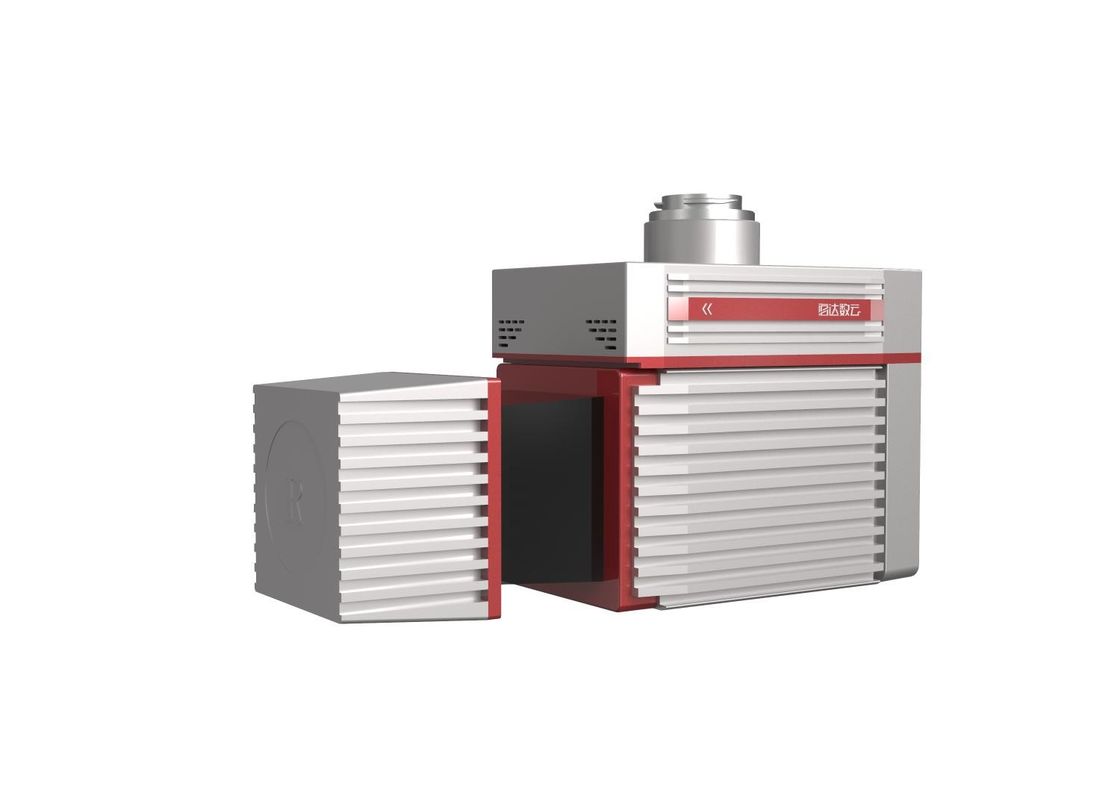

ARS-200 2.5 كجم نظام ليدار مدمج خفيف الوزن ومحمول جواً بمدى قياس 330 م ودقة نطاق 15 مم عند 150 م

ARS-200 نظام ليدار خفيف الوزن المحمول جواً هو نظام قائم على Riegl ليدار تم تطويره وبنائه بواسطة Hi-Cloud. يأخذ نظام ARS-200 المحمول جواً ليدار منصة الطائرات بدون طيار متعددة الدوارات كحامل ، ويدمج ماسح ضوئي ليزر عالي الدقة ، وكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي ، ومستشعرات أخرى ، ويحصل بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد ، وبيانات تحديد المواقع والمواقف وبيانات الصورة مع دعم تكنولوجيا مزامنة وقت الملكية الفكرية المستقلة وتكنولوجيا التكامل متعددة أجهزة الاستشعار المتكاملة.

الخصائص الرئيسية:

الوزن الخفيف - الجهاز خفيف ومضغوط ، بوزن 2.5 كجم فقط.
التكامل - يدمج الجهاز ماسحًا ضوئيًا بالليزر ثلاثي الأبعاد عالي الدقة ونظام تحديد المواقع العالمي ووحدة IMU وأجهزة استشعار أخرى.بعد التعبئة ، الحجم صغير ويسهل حمله.
منصات متعددة - تدعم مجموعة متنوعة من منصات الناقل.وفقًا لاتجاهات الصناعة المختلفة وسيناريوهات التطبيق ، يمكن استخدامه مع الطائرات بدون طيار والسيارات وحقيبة الظهر.
المدى القصير - إذا كانت المنطقة المراد قياسها مسطحة وكان تذبذب التضاريس صغيرًا ، فلا داعي لنظام قياس ليزر طويل المدى باهظ الثمن ، ونطاق المعدات كافٍ لتلبية الطلب.
دقة عالية - يمكن تحقيق دقة المدى التي تبلغ 15 مم عند نطاق 150 مترًا ، ويكون انحراف تذبذب النتائج أفضل من 10 مم في حالة القياس المتكرر لنفس الهدف.

تخصيص

ARS200 نظام ليدار المحمول جواً

العناصر	مؤشر	معامل
أداء النظام	الدقة المطلقة	أفقي <5 سم عمودي <5 سم
	وزن	2.5 كجم
	تخزين	256 جيجا بايت SSD
	درجة حرارة التشغيل	-10 درجة مئوية ~ + 40 درجة مئوية
	بيئة التخزين	-20 درجة مئوية ~ + 50 درجة مئوية الرطوبة <85٪
	فئة الليزر	الفئة 1 (آمن للعين)
ماسح ليزر	نطاق القياس الأقصى	330 م @ 80٪ 290 م @ 60٪
	نطاق القياس الأدنى	3 م
	دقة النطاق	15 مم @ 150 م
	دقة التكرار	10 مم @ 150 م
	الأعلى.تردد النقطة الفعالة	100000 نقطة / ثانية
	الحد الأقصى لعدد الصدى المتلقاة	5
	FoV (اختيار)	0 ~ 360 درجة 60 درجة ~ 90 درجة وضع المحمولة جوا
	تردد المسح (قابل للتحديد)	10 ~ 100 عملية مسح ضوئي / ثانية
	القرار الزاوي	0.001 درجة
نظام نقاط البيع	دقة الموقف (بعد المعالجة)	أفقي 0.01 م ارتفاع 0.02 م
نظام نقاط البيع	دقة التوجيه (ما بعد المعالجة)	العنوان 0.012 درجة الملعب / لفة 0.005 درجة
نظام الكاميرا	دقة الكاميرا	≥24 ميجابكسل
نظام الكاميرا	وزن الكاميرا	<500 جرام

تطبيق مسح الطريق السريع

نظرة عامة على المشروع: يبلغ طول الخط الرئيسي للمشروع حوالي 8 كيلومترات.منطقة المسح هي تضاريس جبلية بشكل رئيسي ، بمتوسط ارتفاع 600 متر.يعبر النهر منطقة المسح ، ويكون انخفاض الارتفاع في بعض المناطق كبيرًا.الغطاء النباتي في منطقة المسح خصب ، وغابات عريضة الأوراق دائمة الخضرة وشجيرات منخفضة.

متطلبات المشروع: المهمة الرئيسية للمشروع هي مسح ليدار المحمول جواً ومعالجة سحابة النقاط لجزء معين من الطريق السريع.يجب أن يكون متوسط الخطأ التربيعي لارتفاع السحابة النقطية أقل من 15 سم.

صعوبات المشروع: تعتبر عملية المسح ورسم الخرائط التقليدية أكثر خطورة بسبب حركة المرور على الطريق السريع.يصعب على مستقبل نظام GNSS استقبال إشارات ساتلية بسبب الغطاء النباتي الكثيف وانخفاض الارتفاع الكبير في منطقة المسح.

يتم تطبيق نظام ARS-200 المحمول جواً ليدار في هذا المشروع.بعد حساب المسار ، ودمج السحابة النقطية وعمليات معالجة البيانات الأخرى ، تكون نتيجة سحابة النقطة على النحو التالي:
