Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | ARS-1000 Airborne ليدار النظام |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 5 مجموعات / شهر |
| نطاق القياس الأقصى: | 920 م @ 60٪ | نطاق القياس الأدنى: | 5 م |
|---|---|---|---|
| دقة النطاق: | 15 مم @ 150 م | FoV (الوضع المحمول جواً): | 60 درجة ~ 90 درجة |
| القرار الزاوي: | 0.001 درجة | وزن: | 4.5 كجم |
| إبراز: | 920m Airborne ليدار النظام,Class1 Airborne ليدار النظام,ماسح ضوئي بالليزر 920m محمول جوا |
||
920m نطاق متعدد المنصات المحمولة جوا نظام ليدار ARS-1000 مع وظيفة المراقبة في الوقت الحقيقي

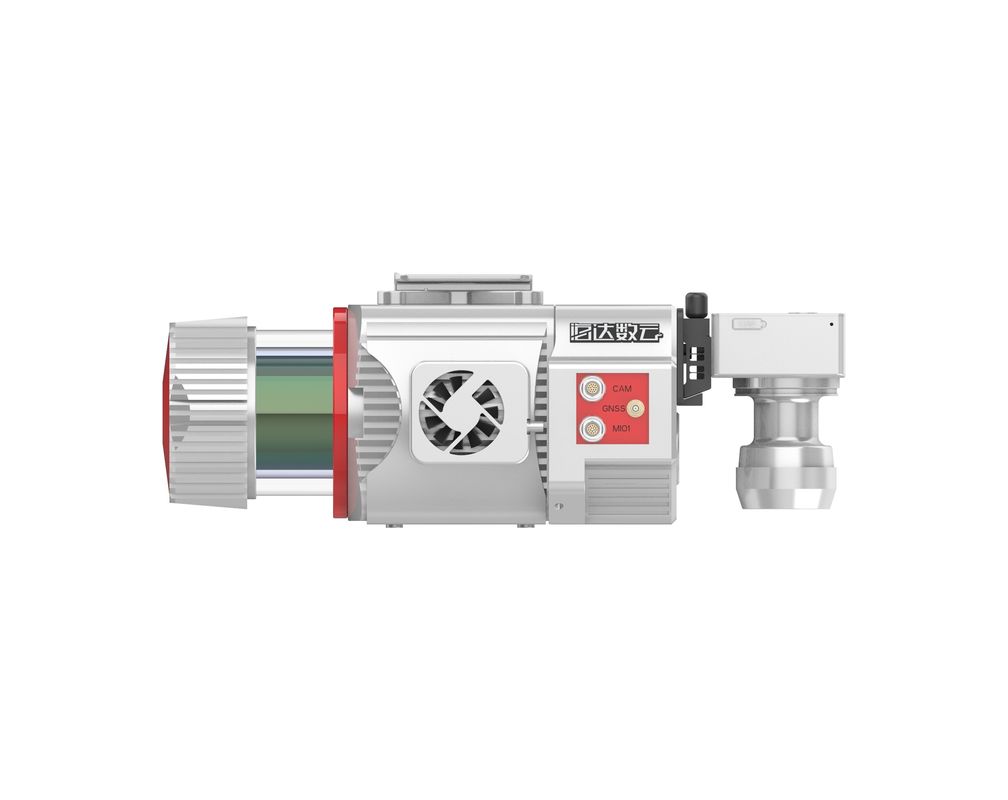

نظام ARS-1000 المحمول جواً ليدار هو نظام قائم على Riegl ليدار تم تطويره وبنائه بواسطة Wuhan Hi-Cloud Technology Co.، Ltd.إنه يدمج أجهزة استشعار مثل الليزر عالي الدقة ، والكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي (GPS) ، ووحدة التحكم في الملاحة بالقصور الذاتي ووحدة التحكم في التخزين.مدعومًا بتقنية مزامنة الوقت للملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات المتكاملة ، فإنه يحصل بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع وبيانات الصورة.يستخدم على نطاق واسع في رسم الخرائط في حالات الطوارئ ، ورسم الخرائط الطبوغرافية ، وفحص خطوط الطاقة ، ومسح الطرق السريعة ، ومسح الشعاب المرجانية الساحلية ، وحساب الحفر والتعبئة ، والمسح الأثري ورسم الخرائط وغيرها من المجالات.
مواصفات نظام ARS-1000 المحمول جوا ليدار
| العناصر | مؤشر | معامل |
| أداء النظام | الدقة المطلقة |
أفقي <5 سم عمودي <5 سم |
| وزن | 4.5 كجم | |
| تخزين | 1 تيرا بايت SSD | |
| مساهمة الجهد | 20 ~ 30 فولت | |
| استهلاك الطاقة | <75 واط | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ + 40 درجة مئوية | |
| بيئة التخزين | -20 درجة مئوية ~ + 50 درجة مئوية الرطوبة <85٪ |
|
| فئة الليزر | الفئة 1 (آمن للعين) |
|
| ماسح ليزر | نطاق القياس الأقصى | 920 م @ 60٪ |
| نطاق القياس الأدنى | 5 م | |
| دقة النطاق | 15 مم @ 150 م | |
| دقة التكرار | 10 مم @ 150 م | |
| الأعلى.تردد النقطة الفعالة | 500000 نقطة / ثانية | |
| معدات الليزر للتعديل | 6 مستويات | |
| الحد الأقصى لعدد الصدى المتلقاة | 4 ~ 15 | |
| FoV (اختيار) | 0 ~ 330 درجة 60 درجة ~ 90 درجة وضع المحمولة جوا |
|
| تردد المسح (قابل للتحديد) | 10 ~ 200 عملية مسح ضوئي / ثانية | |
| القرار الزاوي | 0.001 درجة | |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م ارتفاع 0.02 م |
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.010 درجة الملعب / لفة 0.005 درجة |
|
| نظام الكاميرا | دقة الكاميرا | ≥42.4 ميجابكسل |
| وزن الكاميرا | <500 جرام |
الخصائص الرئيسية
1.يتبنى نظام ARS-1000 المحمول جواً ليدار بنية منصة أجهزة متكاملة ، والتي تدمج مستشعر المسح بالليزر ثلاثي الأبعاد ونظام الملاحة بالقصور الذاتي ونظام تحديد المواقع العالمي (GPS) في بنية النظام الأساسي ، مما يلغي خطوات تجميع كل مستشعر في الموقع.
2. يتبنى النظام منصة مدمجة جديدة ، مما يجعل التحكم في النظام وتخزين البيانات أكثر راحة وسرعة.تعمل المنصة المدمجة المدمجة على جعل النظام أكثر قوة واستقرارًا ، كما تعمل على تحسين دقة النظام.
3. النظام مُجهز بمحطة راديو لنقل البيانات لمسافات طويلة وعالية السرعة.يمكن اختيار مسافات نقل مختلفة وفقًا لمتطلبات المشروع.في حالة الاتصال العادي ، يكون المعدل مستقرًا ويكون الإرسال سلسًا.

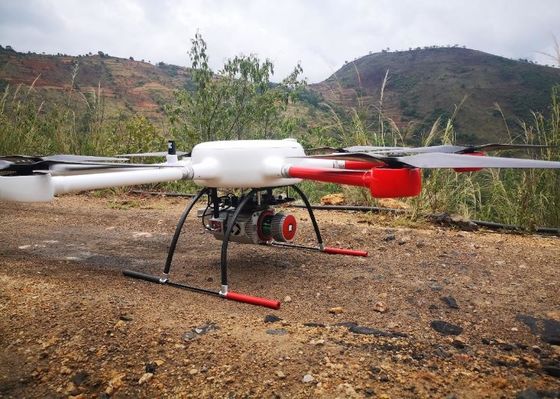

4. الحجم الأصغر والتكامل المتكامل يسمحان للمعدات بالتكيف مع منصات الناقل المختلفة ، مثل الطائرات بدون طيار متعددة الدوارات والطائرات بدون طيار ذات الجناح الثابت VTOL.بالإضافة إلى ذلك ، فهو يتكيف أيضًا مع أوضاع التشغيل المختلفة مثل المركبة وحقيبة الظهر.
5. قياس المسافات الطويلة يحسن بشكل كبير من كفاءة اقتناء ليدار.في ظل حالة انعكاس 60٪ للأجسام الأرضية ، يمكن أن يصل نطاق القياس الأقصى للجهاز إلى 920 مترًا.
مشروع التطبيق
مشروع مسح الطريق السريع
تضاريس منطقة المسح معقدة ، والنباتات خصبة ، وفرق الارتفاع كبير.يجب قياس طريقين سريعين بطول إجمالي يبلغ حوالي 60 كم.
يكون مسؤولاً عن قياس المقطع الرأسي والأفقي لمسافة 100 متر (200 متر من عرض النطاق الترددي) على جانبي الخط الأوسط للطريق وفقًا للمعايير والمواصفات الفنية والإجراءات ذات الصلة ، ويجب أن تكون نتائج الإخراج متوافقة مع 1 : 500 متطلبات رسم الخرائط.
بسبب الجبال العالية والطرق الوعرة والنباتات المورقة وحركة المرور الكثيفة على الطريق السريع ، فإن مهمة المسح الميداني خطيرة.
وفقًا للحالة المحددة للمشروع ، تم اعتماد نظام ARS-1000 لجمع بيانات الرحلة على طول الطريق وفقًا للارتفاع النسبي البالغ 200 متر.
