طويلة المدى 1350 م بدون طيار محمولة جوا نظام ليدار ARS-1000L دقة عالية

نطاق طويل من 1350 مترًا متعدد المنصات المحمولة جوا نظام ليدار ARS-1000L بدقة عالية 15 ملم عند 150 متر

نظام ARS-1000L المحمول جواً ليدار هو نظام قائم على Riegl ليدار تم تطويره وبنائه بواسطة Hi-Cloud.يأخذ نظام ARS-1000L المحمول جواً ليدار منصة الطائرات بدون طيار كحامل.بعد عدة سنوات من التحديث التكراري المستمر ، على أساس الاحتفاظ بالخصائص السابقة ، تمت ترقية بنية الأجهزة وأداء المعالجة والحجم والوزن وملحقات التحميل والتفريغ بشكل شامل.

يستخدم النظام على نطاق واسع في رسم الخرائط في حالات الطوارئ ، ورسم الخرائط الطبوغرافية ، وفحص خط الطاقة ، ومسح الطرق السريعة ، ومسح الشعاب المرجانية الساحلية ، وحساب التنقيب والتعبئة ، والمسح الأثري ورسم الخرائط وغيرها من المجالات.

المزايا الرئيسية لنظام ARS-1000L

1. تحت نطاق قياس 150m ، دقة المدى أفضل من 15mm.

2. الحد الأقصى لمدى نظام ليدار هو 1350 مترًا ، ويمكن للنظام أن يعمل بشكل طبيعي حتى في البيئة مع انخفاض التضاريس الكبيرة.

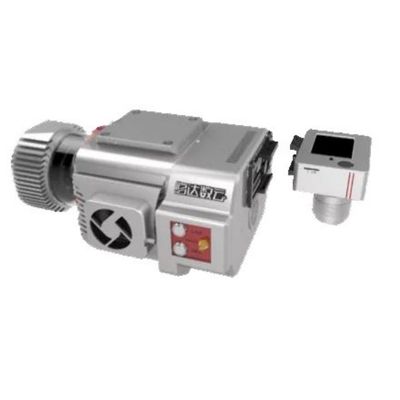

3. يدمج النظام ماسح ضوئي ليزر ثلاثي الأبعاد ، ووحدة POS ومروحة في بنية الأجهزة ، مما لا يعزز الأداء العام واستقرار النظام فحسب ، بل يضغط الحجم إلى أقصى الحدود ، ويقل الوزن الإجمالي عن 4.5 كجم .

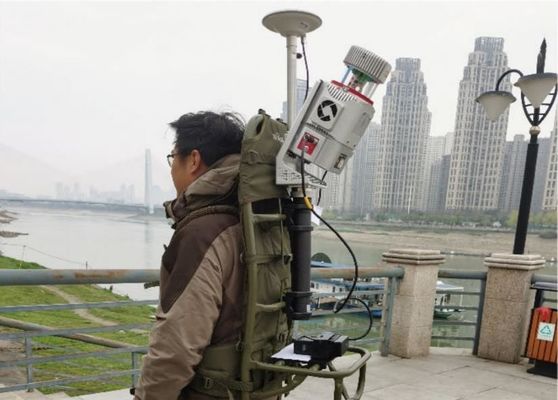

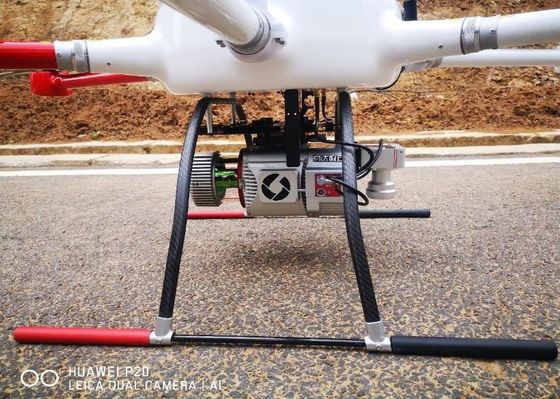

4. الحجم الصغير والوزن للنظام يسمح بحمله بشكل جيد على منصات الناقل المختلفة.إنها ليست مناسبة فقط للطائرات بدون طيار متعددة الدوارات العادية والطائرات بدون طيار ذات الأجنحة الثابتة VTOL ، ولكن يمكن أيضًا تركيبها على منصات المركبات وحقيبة الظهر للتشغيل.

5. يعتمد النظام بأكمله على تصميم الهيكل الانزلاقي السريع ، ولا توجد فجوة بين الرف والنظام ، مما يضمن استقرار وموثوقية المعدات.

6. يوفر النظام أيضًا غلافًا واقيًا خفيف الوزن مضادًا للتصادم مملوكًا خاصًا لتوفير حماية مادية معينة للمعدات وتقليل الأضرار غير الضرورية للمعدات في بعض البيئات القاسية وحالات الطوارئ.

7. وحدة منع الخسارة اختيارية.بعد فقدان الطائرة بدون طيار ، يمكن أيضًا العثور على موضع الجهاز لتسهيل البحث عن المعدات.

8. تردد انبعاث الليزر للنظام 750000 نقطة في الثانية.يعني تردد النقاط الأعلى أنه يمكن أن يعكس بشكل أفضل الشكل الأرضي في منطقة المسح والحصول على المزيد من بيانات سحابة النقاط الدقيقة.

المعلمات الرئيسية لنظام ARS-1000L

مشروع عملي لنظام ARS-1000L

مسح مزرعة الرياح في المنطقة الجبلية

منطقة المسح هي تضاريس جبلية بشكل رئيسي.متوسط ​​الارتفاع في منطقة مسح مزرعة الرياح مرتفع ، ويبلغ انخفاض الارتفاع في بعض مناطق منطقة القياس أكثر من 300 متر.تغطي مزرعة الرياح بأكملها مساحة تبلغ حوالي 12 كيلومترًا مربعًا.الغطاء النباتي عبارة عن غابة شبه استوائية دائمة الخضرة عريضة الأوراق ، ذات تغطية نباتية كبيرة وأنواع مختلفة.

تضاريس منطقة المسح معقدة ، وفرق الارتفاع كبير ، وحركة المرور غير مريحة ، والبيئة المناخية سيئة.توجد عدة توربينات رياح يزيد ارتفاعها عن 100 متر في منطقة المسح ، لذلك من الصعب تصميم المسار.خط الرؤية مسدود بشكل خطير ، ومن الصعب تحديد نقطة الإقلاع.

يعتمد المشروع على نظام القياس بالليزر المحمول جوا ARS-1000L.تم تحديد ثلاث نقاط إقلاع وهبوط في منطقة المسح بأكملها لما مجموعه سبع طلعات جوية.
