Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | نظام رسم الخرائط للطائرات بدون طيار PM-1500 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 15 مجموعة / شهر |
| دقة النطاق: | 5 مم @ 50 م | سلسلة جبال ماكسيمون: | 1500 م @ 60٪ |
|---|---|---|---|
| القرار الزاوي: | 0.001 درجة | FoV: | 75 درجة |
| PRR: | 100-2000 كيلو هرتز | دقة الكاميرا: | 42.4 ميجا بكسل |
| وزن: | 4.4 كجم | البعد: | 293 × 165 × 164 ملم |
| إبراز: | نظام رسم الخرائط بدون طيار 1500 م,نظام رسم خرائط الطائرات بدون طيار المتكامل,معدات رسم الخرائط ليدار 1500 م |
||
دقة تبلغ 5 مم عند 50 م ونظام رسم خرائط الطائرات بدون طيار المتكامل بعيد المدى 1500 م مع تردد عالٍ يبلغ 2 مليون نقطة / ثانية

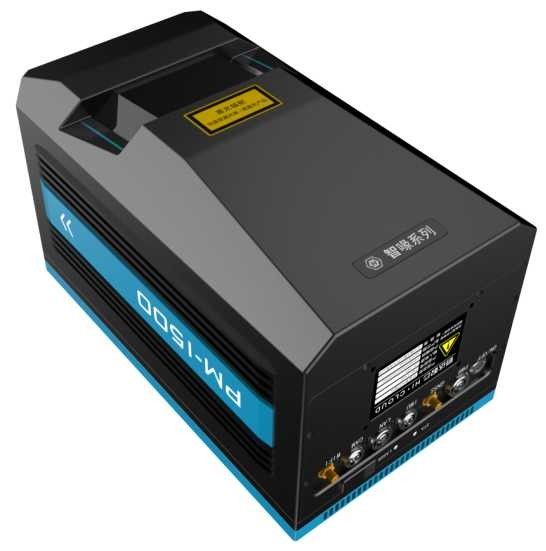

نظام رسم الخرائط للطائرات بدون طيار PM-1500 ، استنادًا إلى جيل جديد من إطار التكنولوجيا الأساسية ، هو عبارة عن ليدار محلي محمول جواً تم إطلاقه حديثًا بتردد عالٍ للنقطة وتردد خط عالٍ ودقة عالية وتكامل عالٍ.المكون الأساسي للنظام هو الماسح الضوئي الليزري المزود بوظيفة تقنية متعددة الصدى والتي تم تطويرها بشكل مستقل بواسطة Wuhan Hi-Cloud Technology Co.، Ltd.ماسح ضوئي ليزري مدمج عالي الدقة ، ونقاط بيع عالية الدقة (GPS ، IMU) ومستشعرات أخرى ، مدعومة بتقنية مزامنة الوقت لحقوق الملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات ، يمكنه الحصول بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات POS ، بسرعة إنشاء DSM و DEM و DOM وإنتاج نماذج DLG و 3D من خلال مجموعة كاملة من معالجة البيانات وبرامج التطبيقات.

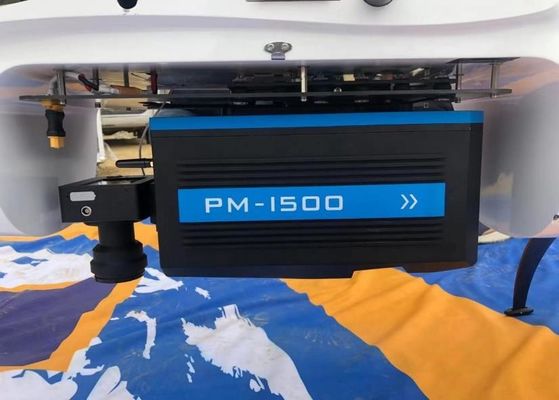

يمكن تطبيقه على الطائرات بدون طيار متعددة الدوارات ، والطائرات بدون طيار ذات الأجنحة الثابتة VTOL ، والطائرات الصغيرة والمروحية للحصول على بيانات سحابة كثيفة لنقاط الليزر عالية الدقة على الأرض على منصة متنقلة سريعة الطيران.يستخدم على نطاق واسع في رسم خرائط درجات المسح ، والنمذجة الرقمية ثلاثية الأبعاد ، والمسح الطبوغرافي ورسم الخرائط ، والمسح المساحي ، ومسح المرور ، وفحص خط الطاقة ، ومسح الغابات ، ورصد الكوارث وغيرها من المجالات.
مواصفات PM-1500
|
العناصر |
المؤشرات | العوامل |
| ماسح ليزر | فرقة الموجة | الأشعة تحت الحمراء القريبة (الفئة 1) |
| PRR | 100-2000 كيلو هرتز | |
| نطاق القياس الأقصى | 1000 م @ 20٪ انعكاس | |
| 1500 م @ 60٪ انعكاس | ||
| دقة النطاق | 5 مم @ 50 م | |
| القرار الزاوي | 0.001 درجة | |
| سرعة المسح | 40-400 عملية مسح ضوئي / ثانية | |
| FoV | 75 درجة | |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م |
| ارتفاع 0.02 م | ||
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.009 درجة | |
| الملعب / لفة 0.005 درجة | ||
| نظام الكاميرا | دقة الكاميرا | 42.4 ميجا بكسل |
| البعد البؤري | 28 ملم | |
| أداء النظام | البعد | 293 × 165 × 164 ملم |
| الدقة المطلقة | أفقي <5 سم | |
| عمودي <5 سم | ||
| وزن | 4.4 كجم | |
|
متعدد صدى |
4 مرات | |
| درجة الحرارة والرطوبة | التشغيل: -40 ℃ ~ 60 ℃ ، الرطوبة 85٪ | |
| التخزين: -45 درجة مئوية ~ 70 درجة مئوية ، الرطوبة 85٪ |
ميزات PM-1500
1. دقة عالية:يمكن أن تصل دقة النطاق لنظام رسم الخرائط للطائرات بدون طيار PM-1500 إلى 5mm @ 50m ، والدقة الشاملة للنظام أفضل من 5 سم ، مما يلبي سيناريوهات تطبيق متنوعة عالية الدقة.
2. المدى الطويل: المدى الأقصى يمكن أن يصل إلى 1500m @ 60٪.يضمن المدى الطويل للغاية إلى حد كبير سلامة التشغيل في بيئة التقلبات الطبوغرافية الكبيرة ويمكّن النظام من حمل منصة طيران بارتفاع طيران أعلى وسرعة أعلى ، وتعيين حزام طيران أوسع ، وجمع المزيد من بيانات سحابة النقاط في نفس الوقت
3. التردد العالي: يمكن أن يصل التردد إلى2 مليون نقطة في الثانية.يجعل هذا التردد العالي بيانات السحابة النقطية أكثر دقة ويمكن أن تعكس بشكل أكثر دقة شكل الأرض لمنطقة المسح ، بدلاً من ملاءمة إحداثيات الكائن الأرضي.بالإضافة إلى ذلك ، يمكن تجهيز معدات ليدار عالية التردد بطائرات بدون طيار مع سرعة إبحار أسرع ، والتي يمكن أن تحسن كفاءة التشغيل.
4. صدى متعدد: يمكن لنظام رسم الخرائط للطائرات بدون طيار PM-1500 الحصول على ما يصل إلى 4 إشارات صدى.يقوم مستشعر المسح بالليزر في النظام بإصدار نبضات ليزر لاختراق فجوة الغطاء النباتي والوصول إلى الأرض ، وذلك للحصول على معلومات التضاريس تحت الغطاء النباتي.
5. التكامل: إنه يدمج بشكل كبير أجهزة الاستشعار مثل الماسح الضوئي بالليزر ، GPS ، IMU وكاميرا المسح الجوي ، إلخ. إنه مناسب لمنصات متعددة مثل الطائرات بدون طيار ذات الجناح الثابت VTOL ، والطائرات بدون طيار متعددة الدوارات والمروحية.
6. خفيف الوزن: الوزن الإجمالي للنظام أقل من 4.4 كجم ويمكن حمله بسهولة من قبل الفرد سواء بالطائرة أو بالسكك الحديدية عالية السرعة.
7. فعال من حيث التكلفة: تم تطوير نظام رسم الخرائط للطائرات بدون طيار PM-1500 بشكل مستقل بواسطة Hi-Cloud.تتميز بخصائص المدى الطويل ، التردد العالي ، الدقة العالية ، الأداء العام المستقر ، السعر العادل والسخي ، التكلفة الفائقة.
مشروع عملي بواسطة PM-1500
فحص خط النقل 500 كيلو فولت تيار مستمر
نظرة عامة على المشروع: الخط الذي تم فحصه للمشروع عبارة عن مقطع من خط نقل التيار المستمر بقدرة 500 كيلو فولت ، بما في ذلك 3 أبراج أساسية و 2 فواصل زمنية ، بطول إجمالي يبلغ حوالي 0.8 كيلومتر ، خط النقل في هذا القسم مكهرب ، مع تضاريس متموجة ، تغطية نباتية ، غنية يمكن أن تصل الأنواع الجيومورفولوجية والتداخل الجيد بين الأبراج والطرق إلى أسفل الأبراج.
متطلبات المشروع: تحليل حالة نقطة الخطر / التحليل التنبئي لنقطة الخطر / التحليل الكمي لحالة المكون
الحل: يتم استخدام نظام رسم الخرائط للطائرات بدون طيار PM-1500 للحصول على البيانات.سيتم إنشاء DSM / DEM بسرعة لإنتاج نماذج DLG و 3D.
نتيجة:
