Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | نظام رسم الخرائط ARS-1000L UAV |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 مجموعات / شهر |
| وزن: | 4.5 كجم | تخزين: | 1 تيرا بايت SSD |
|---|---|---|---|
| أقصى مدى: | 1350 م @ 60٪ | دقة النطاق: | 15 مم @ 150 م |
| FoV （اختيار）: | 0 ~ 330 درجة مع 60 درجة ~ 90 درجة في الوضع المحمول جوا | القرار الزاوي: | 0.001 درجة |
| درجة حرارة التشغيل: | -10 درجة مئوية ~ + 40 درجة مئوية | بيئة التخزين: | -20℃~+50℃; -20 درجة مئوية ~ + 50 درجة مئوية ؛ Humidity < 85% الرطوبة < |
| إبراز: | نظام رسم الخرائط الطبوغرافية للطائرات بدون طيار,ونظام رسم الخرائط الجوية بدون طيار,والمسح الجوي للطائرات بدون طيار 4.5 كجم |
||

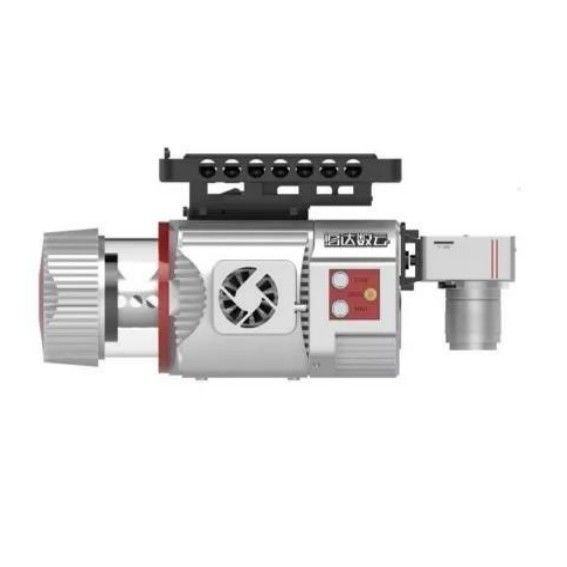

نطاق أمان عالي 4.5 كجم 1350m @ 60 ٪ نظام رسم خرائط الطائرات بدون طيار متعدد المنصات ARS-1000L بدقة 15 مم @ 150 م

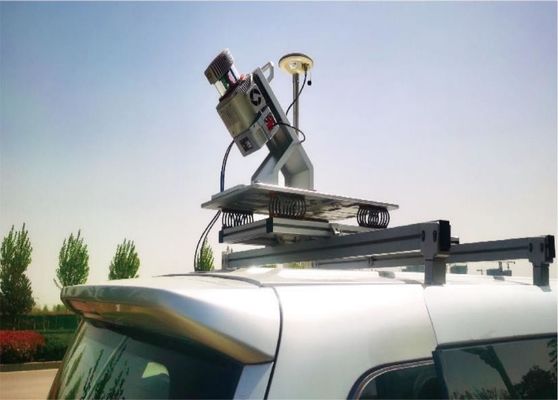

استنادًا إلى Riegl ليدار ، تم تطوير وبناء نظام رسم الخرائط للطائرات بدون طيار ARS-1000L بواسطة Hi-Cloud.إنه نظام متكامل للغاية مع وحدات من الليزر عالي الدقة ، وكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي (GPS) ، ووحدة التحكم في الملاحة بالقصور الذاتي ووحدة التحكم في التخزين.مع مزايا الأداء القوي والحجم الخفيف والتركيب المريح والتشغيل البسيط ، فقد تم التعرف عليه من قبل غالبية المستخدمين ويستخدم على نطاق واسع في رسم خرائط الطوارئ ورسم الخرائط الطبوغرافية وفحص خط الطاقة ومسح الطرق السريعة ومسح الشعاب المرجانية الساحلية وحجم الحفر والتعبئة الحساب والمسح الأثري ورسم الخرائط وغيرها من المجالات.
مواصفات نظام رسم الخرائط للطائرات بدون طيار ARS-1000L
1. أداء النظام
| مؤشر | معامل |
| الدقة المطلقة |
أفقي <5 سم عمودي <5 سم |
| وزن | 4.5 كجم |
| تخزين | 1 تيرا بايت SSD |
| مساهمة الجهد | 20 ~ 30 فولت |
| استهلاك الطاقة | <75 واط |
| درجة حرارة التشغيل |
-10 درجة مئوية ~ + 40 درجة مئوية |
| بيئة التخزين | -20 درجة مئوية ~ + 50 درجة مئوية الرطوبة <85٪ |
| فئة الليزر | الفئة 1 (آمن للعين) |
|
مؤشر |
معامل |
| نطاق القياس الأقصى | 1350 م @ 60٪ |
| نطاق القياس الأدنى | 5 م |
| دقة النطاق |
15 مم @ 150 م |
| دقة التكرار | 10 مم @ 150 م |
| الأعلى.تردد النقطة الفعالة | 750000 نقطة / ثانية |
| معدات الليزر للتعديل | 6 مستويات |
| الحد الأقصى لعدد الصدى المتلقاة |
4 ~ 15 |
|
FoV (اختيار) |
0 ~ 330 درجة 60 درجة ~ 90 درجة وضع المحمولة جوا |
| تردد المسح (قابل للتحديد) | 10 ~ 200 عملية مسح ضوئي / ثانية |
| القرار الزاوي | 0.001 درجة |
|
مؤشر |
معامل |
| دقة الموقف (بعد المعالجة) | أفقي 0.01 م ارتفاع 0.02 م |
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.010 درجة الملعب / لفة 0.005 درجة |
| مؤشر | معامل |
| دقة الكاميرا | ≥42.4 ميجابكسل |
| وزن الكاميرا | <500 جرام |
مشروع تطبيقي عملي لنظام خرائط الطائرات بدون طيار ARS-1000L
مسح مزرعة الرياح في المنطقة الجبلية
ملخص
منطقة المسح هي تضاريس جبلية بشكل رئيسي.متوسط الارتفاع في منطقة مسح مزرعة الرياح مرتفع ، ويبلغ انخفاض الارتفاع في بعض مناطق منطقة القياس أكثر من 300 متر.تغطي مزرعة الرياح بأكملها مساحة تبلغ حوالي 12 كيلومترًا مربعًا.الغطاء النباتي عبارة عن غابة شبه استوائية دائمة الخضرة عريضة الأوراق ، ذات تغطية نباتية كبيرة وأنواع مختلفة.
الصعوبات
تضاريس منطقة المسح معقدة ، وفرق الارتفاع كبير ، وحركة المرور غير مريحة ، والبيئة المناخية سيئة.توجد عدة توربينات رياح يزيد ارتفاعها عن 100 متر في منطقة المسح ، لذلك من الصعب تصميم المسار.خط الرؤية مسدود بشكل خطير ، ومن الصعب تحديد نقطة الإقلاع.
حل

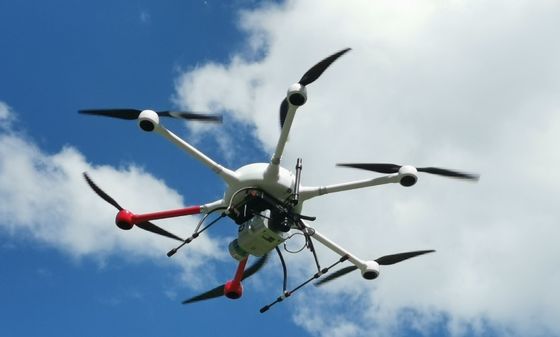

يعتمد المشروع على نظام القياس بالليزر المحمول جوا ARS-1000L.تم تحديد ثلاث نقاط إقلاع وهبوط في منطقة المسح بأكملها لما مجموعه سبع طلعات جوية.
