Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | ARS-200 نظام رسم الخرائط بدون طيار |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 مجموعات / شهر |
| نطاق القياس: | 3 إلى 330 مترا | FoV: | 60 درجة ~ 90 درجة |
|---|---|---|---|
| دقة النطاق: | 15 مم @ 150 م | دقة التكرار: | 10 مم @ 150 م |
| درجة حرارة التشغيل: | -10 درجة مئوية ~ + 40 درجة مئوية | متعدد صدى: | 5 مرات |
| إبراز: | نظام رسم الخرائط ليدار UAV,نظام رسم الخرائط بدون طيار 15 مم,نظام رسم الخرائط الليدار 15 مم |
||
نظام رسم الخرائط متعدد المنصات ARS-200 ليدار بدقة عالية تصل إلى 15 مم وتردد عالي يصل إلى 100000 نقطة / ثانية

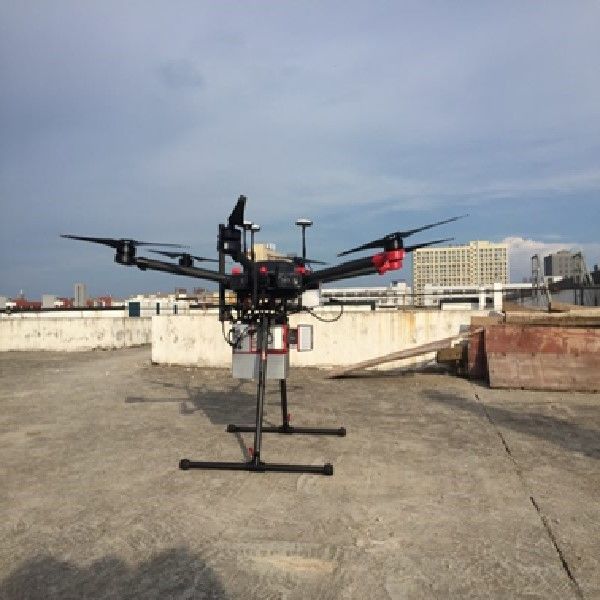

نظام رسم الخرائط ARS-200 عبارة عن ليدار محمول جواً يمكن تثبيته على منصات متعددة ، مثل الطائرات بدون طيار متعددة الدوارات والمركبة وحقيبة الظهر.إنه نظام قائم على Riegl ليدار تم تطويره وبنائه بواسطة Hi-Cloud.يتكون النظام المتكامل بأكمله من مستشعرات مختلفة مثل الليزر عالي الدقة ، والكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي (GPS) ، ووحدة التحكم في الملاحة بالقصور الذاتي ووحدة التحكم في التخزين.مع تقنية مزامنة الوقت لـ Hi-Cloud ، يحصل نظام ARS-200 بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع وبيانات الصورة.
الميزات الرئيسية للنظام:
أنا.وهو يدعم مجموعة متنوعة من منصات الناقل.وفقًا لاتجاهات الصناعة المختلفة وسيناريوهات التطبيق ، يمكن استخدامه مع الطائرات بدون طيار والسيارات وحقيبة الظهر.
ثانيا.تم تجهيز كل منصة بتصميم هيكل التثبيت السريع المقابل ، والذي يمكن أن يحقق التثبيت السريع الخالي من اللولب ، ويقلل بشكل كبير من وقت التثبيت والنشر في الموقع ، ويمكن لشخص واحد التثبيت بسرعة دون أي أدوات.
ثالثا.درجة مقاومة الماء والغبار للنظام أفضل من IP64.في ظل بيئة العمل العادية ، لا يوجد دخول للغبار وتكثف للرطوبة في الجسم ، ويمكن للجهاز أن يعمل بشكل طبيعي.
رابعا.الجهاز خفيف ومضغوط ، ويبلغ وزنه 2.5 كجم فقط.المعدات خفيفة الوزن.
بناءً على الميزات والمزايا ، يمكن استخدام نظام رسم الخرائط ARS-200 UAV على نطاق واسع في رسم خرائط الطوارئ ، ورسم الخرائط الطبوغرافية ، وفحص خط الطاقة ، ومسح الطرق السريعة ، ومسح الشعاب المرجانية الساحلية ، وحساب الحفر والتعبئة ، والمسح الأثري ورسم الخرائط وغيرها من المجالات.
مواصفات نظام رسم الخرائط ARS-200 UAV
| العناصر | مؤشر | معامل |
|
أداء النظام |
الدقة المطلقة |
أفقي <5 سم عمودي<5 سم |
| وزن | 2.5 كجم | |
| تخزين | 256 جيجا بايت SSD | |
| درجة حرارة التشغيل |
-10 درجة مئوية ~ + 40 درجة مئوية |
|
| بيئة التخزين | -20 درجة مئوية ~ + 50 درجة مئوية الرطوبة <85٪ |
|
| فئة الليزر | الفئة 1 (آمنة للعين) | |
| ماسح ليزر | نطاق القياس الأقصى | 330 م @ 80٪ 290 م @ 60٪ |
| نطاق القياس الأدنى | 3 م | |
| دقة النطاق | 15 مم @ 150 م | |
| دقة التكرار | 10 مم @ 150 م | |
| الأعلى.تردد النقطة الفعالة | 100000 نقطة / ثانية | |
| الحد الأقصى لعدد الصدى المتلقاة | 5 | |
| FoV (اختيار) | 0 ~ 360 درجة 60 درجة ~ 90 درجة وضع المحمولة جوا |
|
| تردد المسح (قابل للتحديد) | 10 ~ 100 عملية مسح ضوئي / ثانية | |
| القرار الزاوي | 0.001 درجة | |
| نظام نقاط البيع | دقة الموقف (بعد المعالجة) | أفقي 0.01 م ارتفاع 0.02 م |
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.012 درجة الملعب / لفة 0.005 درجة |
|
| نظام الكاميرا | دقة الكاميرا | ≥24 ميجابكسل |
| وزن الكاميرا | <500 جرام |
يبلغ طول الخط الرئيسي للمشروع حوالي 8 كيلومترات.منطقة المسح هي تضاريس جبلية بشكل رئيسي ، بمتوسط ارتفاع 600 متر.يعبر النهر منطقة المسح ، ويكون انخفاض الارتفاع في بعض المناطق كبيرًا.الغطاء النباتي في منطقة المسح خصب ، وغابات عريضة الأوراق دائمة الخضرة وشجيرات منخفضة.
تتمثل المهمة الرئيسية للمشروع في مسح ليدار المحمول جواً ومعالجة سحابة النقاط لقسم معين من الطريق السريع.يجب أن يكون متوسط الخطأ التربيعي لارتفاع السحابة النقطية أقل من 15 سم.
تعتبر عملية المسح ورسم الخرائط التقليدية أكثر خطورة بسبب حركة المرور على الطريق السريع.يصعب على مستقبل نظام GNSS استقبال إشارات ساتلية بسبب الغطاء النباتي الكثيف وانخفاض الارتفاع الكبير في منطقة المسح.
يتم تطبيق نظام رسم الخرائط ARS-200 UAV في هذا المشروع.بعد حساب المسار ، ودمج السحابة النقطية وعمليات معالجة البيانات الأخرى ، تكون نتيجة سحابة النقطة على النحو التالي:
