Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | نظام خرائط الطائرات بدون طيار ARS-1000 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 5 مجموعات / شهر |
| نطاق القياس: | 5 م ~ 920 م | صحة: | 15 مم @ 150 م |
|---|---|---|---|
| درجة حرارة التشغيل: | -10 درجة مئوية ~ + 40 درجة مئوية | بيئة التخزين: | -20℃~+50℃ ; -20 درجة مئوية ~ + 50 درجة مئوية ؛ Humidity < 85% الرطوبة < |
| FoV （اختيار）: | 0 ~ 330 درجة <60 درجة ~ 90 درجة وضع المحمولة جوا> | القرار الزاوي: | 0.001 درجة |
| فئة الليزر: | الفئة 1 (آمنة للعين) | وزن: | 4.5 كجم |
| إبراز: | نظام رسم الخرائط بدون طيار 920 م,نظام رسم خرائط الطائرات بدون طيار 4.5 كجم,مسح ليدار للطائرة بدون طيار 4.5 كجم |
||

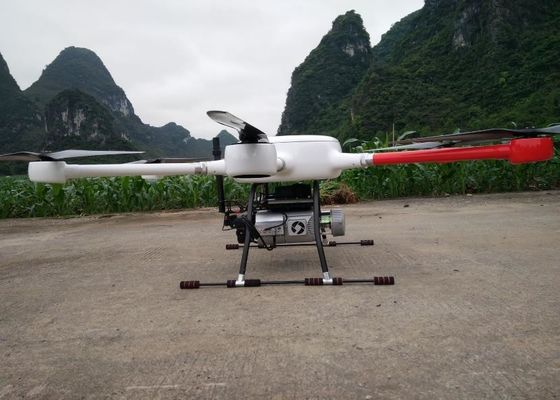

920m طويلة المدى مستقرة قوية التكامل العالي نظام رسم الخرائط بدون طيار ARS-1000 بدقة 15 مم @ 150 م

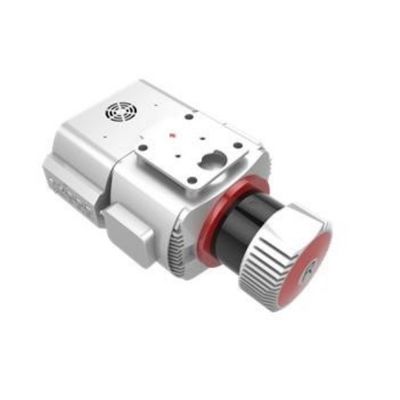

ARS-1000 UAV رسم الخرائط النظام هو نظام قائم على Riegl ليدار.تم تطويره وبنائه بواسطة Wuhan Hi-Cloud Technology Co.، Ltd. يدمج النظام مستشعرات مختلفة مثل الليزر عالي الدقة ، والكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي (GPS) ، ووحدة التحكم في الملاحة والتخزين بالقصور الذاتي MEMS ، وما إلى ذلك ، ويمكنه الحصول بشكل متزامن على الليزر ثلاثي الأبعاد سحابة النقطة وبيانات نقاط البيع وبيانات الصورة.
يمكن إنشاء DSM و DEM و DOM و DLG بسرعة من خلال معالجة البيانات المجهزة وبرامج التطبيق.مع مزايا الوزن الخفيف والنقل المريح والكفاءة العالية في معالجة النتائج ، يتم استخدام النظام على نطاق واسع في العديد من مجالات التطبيق مثل رسم خرائط الطوارئ ورسم الخرائط الطبوغرافية وفحص خط الطاقة ومسح الطرق السريعة والحفر وحساب حجم الملء ومسح الشعاب المرجانية الساحلية والمسح الأثري ورسم الخرائط وما إلى ذلك.
الميزات الرئيسية لنظام رسم الخرائط ARS-1000 UAV
1. التكامل.يدمج نظام رسم الخرائط ARS-1000 UAV مستشعر المسح بالليزر ثلاثي الأبعاد ونظام الملاحة بالقصور الذاتي ونظام تحديد المواقع العالمي (GPS) في بنية منصة أجهزة متكاملة.الحجم والوزن الأصغر يجعل الجهاز سهل الحمل والتركيب.
2. استقرار قوي.تعمل المنصة المدمجة المدمجة على جعل النظام أكثر قوة واستقرارًا ، كما تعمل على تحسين دقة النظام.
3. المراقبة في الوقت الحقيقي.النظام مجهز بمحطة راديو لنقل البيانات لمسافات طويلة وعالية السرعة.يمكن مراقبة حالة تشغيل النظام عن بعد ، بحيث يمكن للمشغلين الحصول على حالة التشغيل في أي وقت.
4. نطاق قياس طويل.في ظل حالة انعكاس 60٪ للأجسام الأرضية ، يمكن أن يصل نطاق القياس الأقصى للجهاز إلى 920 مترًا.
5. منصات متعددة.نظرًا للحجم الأصغر والتكامل المتكامل ، يمكن للنظام أن يتكيف مع العديد من المنصات الحاملة ، مثل الطائرات بدون طيار متعددة الدوارات ، والطائرات بدون طيار ذات الجناح الثابت VTOL ، ويمكنه أيضًا التكيف مع أوضاع التشغيل المختلفة مثل وضع المركبة وحقيبة الظهر.
مواصفات نظام رسم الخرائط ARS-1000 UAV
1. أداء النظام
| الدقة المطلقة |
أفقي <5 سم عمودي <5 سم |
| وزن | 4.5 كجم |
| تخزين | 1 تيرا بايت SSD |
| مساهمة الجهد | 20 ~ 30 فولت |
| استهلاك الطاقة | <75 واط |
| درجة حرارة التشغيل | -10 درجة مئوية ~ + 40 درجة مئوية |
| بيئة التخزين | -20 درجة مئوية ~ + 50 درجة مئوية الرطوبة <85٪ |
| فئة الليزر | الفئة 1 (آمن للعين) |
2. ماسح ليزر
| نطاق القياس الأقصى | 920 م @ 60٪ |
| نطاق القياس الأدنى | 5 م |
| دقة النطاق | 15 مم @ 150 م |
| دقة التكرار | 10 مم @ 150 م |
| الأعلى.تردد النقطة الفعالة | 500000 نقطة / ثانية |
| معدات الليزر للتعديل | 6 مستويات |
| الحد الأقصى لعدد الصدى المتلقاة | 4 ~ 15 |
| FoV (اختيار) | 0 ~ 330 درجة 60 درجة ~ 90 درجة وضع المحمولة جوا |
| تردد المسح (قابل للتحديد) | 10 ~ 200 عملية مسح ضوئي / ثانية |
| القرار الزاوي | 0.001 درجة |
3. نظام نقاط البيع
| دقة الموقف (بعد المعالجة) | أفقي 0.01 م ارتفاع 0.02 م |
| دقة التوجيه (ما بعد المعالجة) | العنوان 0.010 درجة الملعب / لفة 0.005 درجة |
| دقة الكاميرا | ≥42.4 ميجابكسل |
| وزن الكاميرا | <500 جرام |
تطبيق نظام خرائط الطائرات بدون طيار ARS-1000
مشروع مسح الطريق السريع
ملخص:
تضاريس منطقة المسح معقدة ، والنباتات خصبة ، وفرق الارتفاع كبير.يجب قياس طريقين سريعين بطول إجمالي يبلغ حوالي 60 كم.
المتطلبات:
يكون مسؤولاً عن قياس المقطع الرأسي والأفقي لمسافة 100 متر (200 متر من عرض النطاق الترددي) على جانبي الخط الأوسط للطريق وفقًا للمعايير والمواصفات الفنية والإجراءات ذات الصلة ، ويجب أن تكون نتائج الإخراج متوافقة مع 1 : 500 متطلبات رسم الخرائط.
الصعوبات:
بسبب الجبال العالية والطرق الوعرة والنباتات المورقة وحركة المرور الكثيفة على الطريق السريع ، فإن مهمة المسح الميداني خطيرة.
حل:
وفقًا للحالة المحددة للمشروع ، تم اعتماد نظام ARS-1000 لجمع بيانات الرحلة على طول الطريق وفقًا للارتفاع النسبي البالغ 200 متر.
