Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | ARS-1000 نظام القياس بالليزر المحمول جواً |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 5 مجموعات / شهر |
| وزن: | 4.5 كجم | نطاق: | من 5 م إلى 920 م |
|---|---|---|---|
| دقة النطاق: | 15 مم @ 150 م | FoV （اختيار）: | 0 ~ 330 درجة (60 درجة ~ 90 درجة وضع المحمولة جوا) |
| القرار الزاوي: | 0.001 درجة | مساهمة الجهد: | 20 ~ 30 فولت |
| استهلاك الطاقة: | <75 واط | فئة الليزر: | الفئة 1 (آمنة للعين) |
| إبراز: | نظام خرائط الطائرات بدون طيار خفيف الوزن,ونظام رسم الخرائط الأثرية للطائرات بدون طيار,ونظام المسح ورسم الخرائط بالطائرات بدون طيار |
||
920m @ 60٪ مدى 15mm @ 150m مدى دقة 4.5kg ARS-1000 نظام رسم خرائط الطائرات بدون طيار خفيف الوزن مع سرعة مسح ضوئي 10 ~ 200 / ثانية

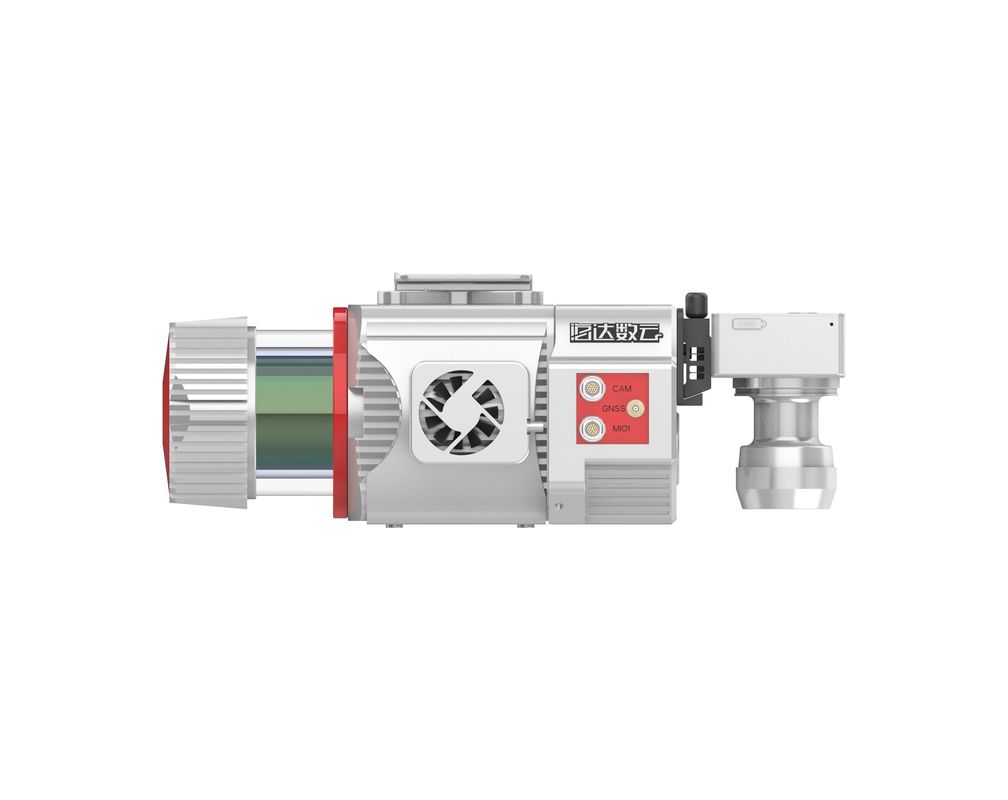

ARS-1000 Lightweight UAV رسم الخرائط النظام هو نظام ليدار المحمول جواً على أساس Riegl ليدار.تم تطوير وبناء النظام بالكامل بواسطة Wuhan Hi-Cloud Technology Co.، Ltd.إنه يدمج مستشعرات مختلفة مثل الليزر عالي الدقة ، والكاميرا عالية الدقة ، ونظام تحديد المواقع العالمي (GPS) ، ووحدة التحكم في الملاحة بالقصور الذاتي ووحدة التحكم في التخزين.مدعومًا بتقنية مزامنة الوقت للملكية الفكرية المستقلة وتقنية التكامل متعدد المستشعرات المتكاملة ، يمكنه الحصول بشكل متزامن على سحابة نقطة ليزر ثلاثية الأبعاد وبيانات نقاط البيع وأيضًا بيانات الصورة.يتمتع النظام بمزايا الوزن الخفيف والنقل المريح والكفاءة العالية في معالجة النتائج.يمكن استخدامه على نطاق واسع في رسم خرائط الطوارئ ، ورسم الخرائط الطبوغرافية ، وفحص خط الطاقة ، ومسح الطرق السريعة ، ومسح الشعاب المرجانية الساحلية ، وحساب التنقيب والتعبئة ، والمسح الأثري ورسم الخرائط وغيرها من المجالات.
تخصيص
نظام خرائط الطائرات بدون طيار خفيف الوزن ARS-1000
| العناصر | العوامل | ||
| أداء النظام | الدقة المطلقة | ± 5 سم | |
| وزن | 4.5 كجم | ||
| وضعية التشغيل | محمولة جوا / مركبة / حقيبة ظهر | ||
| وحدة المسح بالليزر | تصنيف الليزر | الفئة 1 | |
| الأعلى.نطاق القياس | 920 م @ 60٪ | ||
| الأعلى.سرعة المسح الفعالة | 500000 نقطة / ثانية | ||
| معدل تحديث البيانات | 200 هرتز | ||
| FoV | 330 درجة | ||
| القرار الزاوي | 0.001 درجة | ||
| وظيفة متعددة الصدى | متوفرة | ||
| INS | دقة الموقف (بعد المعالجة) | أفقي | 0.01 م |
| ارتفاع | 0.02 م | ||
| تتجه الدقة | 0.010 درجة | ||
| دقة الملعب / لفة | 0.005 درجة | ||
سمات
تطبيقمشروع مسح الطريق السريع
1.ملخص المشروع:
تضاريس منطقة المسح معقدة ، والنباتات خصبة ، وفرق الارتفاع كبير.يجب قياس طريقين سريعين بطول إجمالي يبلغ حوالي 60 كم.
2. متطلبات المشروع والصعوبات:
يكون مسؤولاً عن قياس المقطع الرأسي والأفقي لمسافة 100 متر (200 متر من عرض النطاق الترددي) على جانبي الخط الأوسط للطريق وفقًا للمعايير والمواصفات الفنية والإجراءات ذات الصلة ، ويجب أن تكون نتائج الإخراج متوافقة مع 1 : 500 متطلبات رسم الخرائط.
بسبب الجبال العالية والطرق الوعرة والنباتات المورقة وحركة المرور الكثيفة على الطريق السريع ، فإن مهمة المسح الميداني خطيرة.
3. الحل
وفقًا للحالة المحددة للمشروع ، تم اعتماد نظام خرائط ARS-1000 خفيف الوزن للطائرات بدون طيار لجمع بيانات الرحلة على طول الطريق وفقًا للارتفاع النسبي البالغ 200 متر.
