HiScan-C التليفون المحمول ليدار مسح الأراضي 5 مم @ 40 م دقة نظام مراقبة التشوه

150m / 300 / 600m @ 90٪ مدى 200 scans / s سرعة 5mm @ 40m دقة HiScan-C التليفون المحمول ليدار النظام لمراقبة قسم الأنفاق

جلب النقل الحضري بالسكك الحديدية راحة كبيرة للمواطنين ، ولكن مع نمو وقت تشغيل القطار ، سيؤدي تغيير الظروف الجيولوجية المحيطة ، بالإضافة إلى تأثير الإنشاءات الهندسية المجاورة ، إلى تشوه مسار النفق ومخاطر خطيرة على السلامة.ومع ذلك ، فإن الطريقة التقليدية لمراقبة النفق لديها كفاءة مراقبة منخفضة ، ودرجة منخفضة من الأتمتة ، وتستهلك الكثير من الوقت وتكلفة العمالة.

مع ظهور تقنية القياس المحمول بالليزر ثلاثي الأبعاد ، فإنها تتميز بخصائص الكفاءة العالية وعدم الاتصال والمبادرة.يمكنه الحصول على بيانات سحابة نقطية عالية الدقة وعالية الكثافة ، والحصول على نتائج مراقبة قسم النفق عالية الجودة من خلال المعالجة الداخلية.يمكن لنظام القياس المحمول بالليزر ثلاثي الأبعاد من سلسلة HiScan أن يحل بشكل فعال أوجه القصور في طرق المراقبة التقليدية ، مما يجعل مراقبة الأنفاق أكثر كفاءة وملاءمة.

سمات

1. معدات المسح ورسم الخرائط الجديدة HiScan-C عالية الدقة نظام ليدار المتنقل لديه درجة عالية من الإنتاج ، ونظام مستقر وموثوق ، ويمكن استخدام بياناته على نطاق واسع في مسح التضاريس الأساسية ورسم الخرائط ، والمسح الحضري الخاص ، وحركة المرور مسح وتصميم خريطة التجوّل الافتراضي على الإنترنت والمدينة الرقمية ثلاثية الأبعاد وغيرها من المجالات.

2. مع دقة النطاق العالية 5mm @ 40m ، يمكن استخدام النظام على نطاق واسع في مجالات التطبيق عالية الدقة مثل خريطة التجوّل الافتراضي ، ورسم خرائط التضاريس الأساسية ، ومسح المكونات البلدية الحضرية ، ومعلومات مسح حركة المرور ، ومسح المناظر الطبيعية الحضرية ، والمدينة الرقمية / الذكية ثلاثية الأبعاد وما إلى ذلك وهلم جرا.

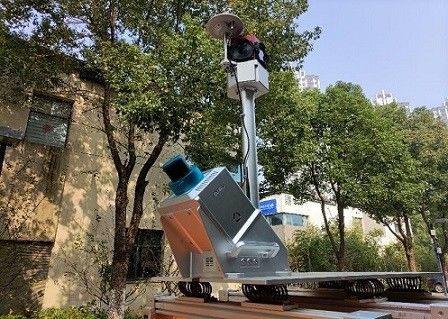

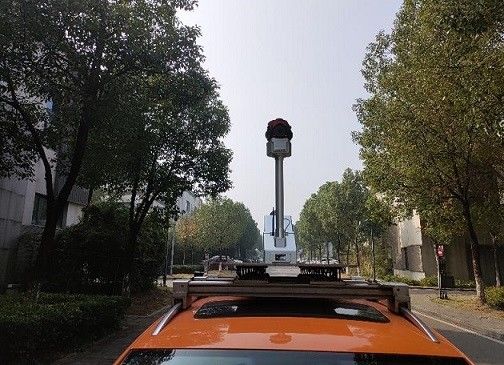

3. يمكن تركيب نظام ليدار المحمول عالي الدقة HiScan-C بسهولة على السيارات ، السفن أو شركات النقل الأخرى ، ولديه تردد انبعاث ليزر بمستوى مليون.أثناء الحركة عالية السرعة للناقل ، يمكنه جمع بيانات سحابة نقطة عالية الكثافة وإمداد المعلومات الحقيقية للأجسام الأرضية.

4. نظام ليدار المحمول عالي الدقة HiScan-C يدمج أجهزة الاستشعار مثل وحدة تحديد المواقع عبر الأقمار الصناعية (GNSS) ، وحدة الملاحة بالقصور الذاتي (IMU) ، مشفر الأميال ، الكاميرا البانورامية بزاوية 360 درجة ، وحدة التحكم في التجميع ، وأجهزة الكمبيوتر عالية الأداء.تقديم حلول متكاملة تلبي متطلبات العملاء.

العوامل

النوع / الموديل	HiScan-C SU1	HiScan-C SU2
عدد القنادس	1	2
قياس المدى	150 م / 300/600 م @ 90٪	150 م / 300/600 م @ 90٪
تردد الليزر	الأعلى.500000 نقطة / ثانية	الأعلى.1،000،000 نقطة / ثانية
دقة النطاق	5 مم @ 40 م	5 مم @ 40 م
قرار القياس الزاوي	0.0088 درجة	0.0088 درجة
دقة الكاميرا البانورامية	30 ميغا بكسل	30 ميغا بكسل
صحة	5 سم @ 100 م	5 سم @ 100 م
سرعة المسح	200 مسح / ثانية	200 مسح / ثانية
وزن	13 كجم	36 كجم
