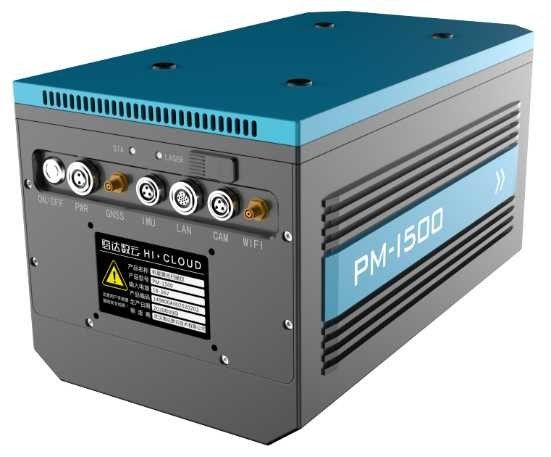

4.4 كجم نظام ليدار المحمول عالي الدقة PM-1500 PRR100-2000kHz

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Hi-Cloud
إصدار الشهادات:	ISO, others upon the requests
رقم الموديل:	نظام PM-1500 المحمول ليدار

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	negotiable
تفاصيل التغليف:	حالة النقل
وقت التسليم:	20-30 يوم عمل
شروط الدفع:	تي / ت
القدرة على العرض:	15 مجموعة / شهر

مفصلة وصف المنتج

نطاق القياس الأقصى:	1500 م @ 60٪ انعكاس	صحة:	5 مم @ 50 م
FoV:	75 درجة	القرار الزاوي:	0.001 درجة
دقة الكاميرا:	42.4 ميجا بكسل	PRR:	100-2000 كيلو هرتز
درجة حرارة التشغيل:	-40 ℃ ~ 60 ℃	درجة حرارة التخزين:	-45 ~ 70 ℃
إبراز:	نظام ليدار المحمول 4.4 كجم , نظام ليدار المحمول 100 كيلو هرتز , ليدار عالي الدقة 100 كيلو هرتز

4.4kg 5mm @ 50m عالية الدقة 1500m @ 60٪ نظام ليدار المحمول بعيد المدى PM-1500 بتردد 2 مليون نقطة / ثانية

تم تطوير نظام ليدار المحمول عالي الدقة وطويل المدى PM-1500 ، الذي تم تطويره بشكل مستقل بواسطة Wuhan Hi-Cloud Technology Co. ، Ltd. جيل جديد من إطار التكنولوجيا الأساسية.المكون الأساسي للنظام هو الماسح الضوئي الليزري بوظيفة تقنية الصدى المتعدد.

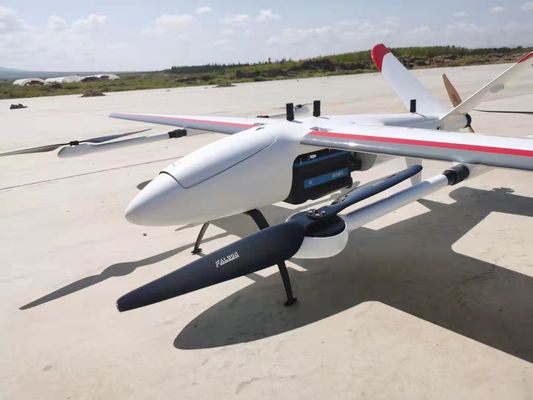

يمكن تطبيقه على الطائرات بدون طيار متعددة الدوارات ، والطائرات بدون طيار ذات الأجنحة الثابتة VTOL ، والطائرات الصغيرة والمروحية للحصول على بيانات سحابة كثيفة لنقاط الليزر عالية الدقة على الأرض على منصة متنقلة سريعة الطيران.يمكنه الحصول بشكل متزامن على بيانات سحابة نقطة الليزر ثلاثية الأبعاد وبيانات نقاط البيع ، وإنشاء DSM و DEM و DOM بسرعة وإنتاج نماذج DLG و 3D من خلال مجموعة كاملة من برامج معالجة البيانات والتطبيقات.يستخدم النظام على نطاق واسع في عمليات المسح الأساسية الجديدة ورسم الخرائط ، والنمذجة الرقمية ثلاثية الأبعاد ، والمسح الطبوغرافي ورسم الخرائط ، والمسح المساحي ، ومسح المرور ، وفحص خط الطاقة ، ومسح الغابات ، ورصد الكوارث وغيرها من المجالات.

مواصفات المعلمة لنظام الليدار المحمول PM-1500

العناصر	المؤشرات	العوامل
أداء النظام	البعد	293 × 165 × 164 ملم
	الدقة المطلقة	أفقي <5 سم
	الدقة المطلقة	عمودي <5 سم
	وزن	4.4 كجم
	متعدد صدى	4 مرات
	درجة الحرارة والرطوبة	التشغيل: -40 ℃ ~ 60 ℃ ، الرطوبة 85٪
	درجة الحرارة والرطوبة	التخزين: -45 درجة مئوية ~ 70 درجة مئوية ، الرطوبة 85٪

العناصر	المؤشرات	العوامل
ماسح ليزر	فرقة الموجة	الأشعة تحت الحمراء القريبة (الفئة 1)
	PRR	100-2000 كيلو هرتز
	نطاق القياس الأقصى	1000 م @ 20٪ انعكاس
	نطاق القياس الأقصى	1500 م @ 60٪ انعكاس
	دقة النطاق	5 مم @ 50 م
	القرار الزاوي	0.001 درجة
	سرعة المسح	40-400 عملية مسح ضوئي / ثانية
	FoV	75 درجة

العناصر	المؤشرات	العوامل
الة تصوير	دقة الكاميرا	42.4 ميجا بكسل
الة تصوير	البعد البؤري	28 ملم

العناصر	المؤشرات	العوامل
نظام نقاط البيع	دقة الموقف (بعد المعالجة)	أفقي 0.01 م
		ارتفاع 0.02 م
	دقة التوجيه (ما بعد المعالجة)	العنوان 0.009 درجة
		الملعب / لفة 0.005 درجة

المزايا الرئيسية لـنظام ليدار المحمول PM-1500

1. دقة عالية:يمكن أن تصل دقة النطاق لنظام ليدار المحمول PM-1500 إلى 5mm @ 50m ، والدقة الشاملة للنظام أفضل من 5 سم ، مما يلبي سيناريوهات تطبيق متنوعة عالية الدقة.

2. التردد العالي: يمكن تجهيز نظام PM-1500 المتنقل ليدار بتردد فائق يصل إلى 2 مليون نقطة في الثانية بطائرات بدون طيار مع سرعة إبحار أسرع ، ويمكن الحصول على المزيد من البيانات في نفس الوقت.

3. نطاق القياس الطويل: المدى الطويل للغاية 1500 متر يضمن بشكل كبير سلامة التشغيل في بيئة التقلبات الطبوغرافية الكبيرة.

4. جسم خفيف الوزن: الوزن الإجمالي للنظام أقل من 4.4 كجم.حتى إذا خرجت للعمل مع الطائرات بدون طيار وغيرها من الملحقات ، يمكن لمركبة عادية تحميلها جميعًا ، وهو أمر مريح للغاية.

5. التكامل: تم تحسين الهيكل العام لنظام القياس بالليزر المحمول جوا PM-1500 بشكل مبتكر.إنه يدمج بشكل كبير أجهزة الاستشعار مثل الماسح الضوئي بالليزر ، GPS ، IMU وكاميرا المسح الجوي ، إلخ. إنه خفيف الوزن وسهل التركيب.

6. تكنولوجيا الصدى المتعدد: يطبق نظام الليدار المحمول PM-1500 تقنية صدى متعددة.يمكنه الحصول على ما يصل إلى 4 إشارات صدى ، ويمكنه اختراق الأشجار وإمداد أكثر المعلومات الحقيقية بالسطح حتى في المناطق المزروعة بكثافة.

تطبيقات عملية:

1. المسح الطبوغرافي بواسطة PM-1500
