نظام الكشف عن الطرق المحمول المتكامل ليدار النطاق 150/300/600 متر HiScan-C

5mm @ 40m دقة 150m / 300 / 600m @ 90٪ نطاق HiScan-C التليفون المحمول ليدار النظام لمشاريع إعادة بناء وتوسيع الطرق

يعد إعادة بناء وتوسيع الطريق السريع مشروعًا معقدًا نسبيًا.قبل التصميم والبناء ، من الضروري إجراء مسح تفصيلي للطريق السريع الأصلي والتضاريس ضمن نطاق معين من عرض النطاق الترددي على كلا الجانبين للحصول على بيانات التضاريس بدقة قبل إعادة الإعمار والتوسع ، وذلك لتوفير دعم البيانات الأساسية اللازمة لإعادة الإعمار والتوسع.بالمقارنة مع تقنية القياس التقليدية ، فإن تقنية المسح بالليزر ثلاثية الأبعاد لديها ابتكار تكنولوجي جديد في طرق القياس والنتائج.المزايا التقنية الرئيسية هي الكفاءة العالية ، كثافة السحابة العالية ، دقة القياس العالية ، القياس النشط وعبء العمل الميداني المنخفض.لا يزال هناك قيود معينة في إعادة البناء والتوسع في نظام القياس بالليزر ثلاثي الأبعاد الفردي الذي يعتمد فقط على القياس بالليزر المركب على السيارة أو القياس بالليزر المحمول جواً.يمكن اعتبار أنه يجمع بين مزايا الاثنين لتطبيقه على مشاريع إعادة بناء وتوسيع الطرق.

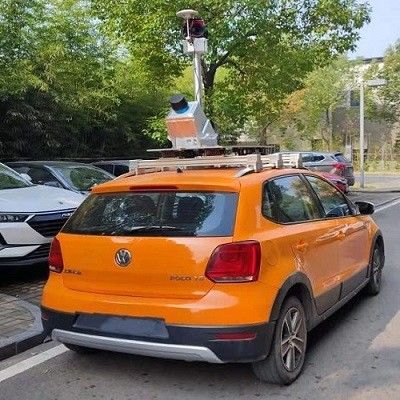

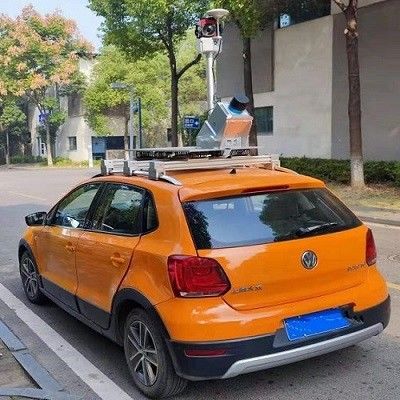

يتم استخدام HiScan-C كنظام ليدار المحمول المركب على السيارة ، مدعومًا ببيانات التسوية ، بشكل أساسي للحصول على بيانات طبوغرافية دقيقة داخل الطريق السريع.خذ PM-1500 كنظام ليدار المحمول جواً للحصول على بيانات التضاريس لعرض النطاق الترددي الخارجي للطريق السريع.يمكن للجمع بين الاثنين إنتاج منتجات 4D بكفاءة ، وأقسام رأسية وأفقية للطرق السريعة ، ونقاط مميزة ومنتجات خطية مطلوبة لإعادة بناء الطرق السريعة وتوسيعها ، وذلك لحل الصعوبة في الحصول على البيانات الطبوغرافية الأساسية لإعادة بناء الطرق السريعة وتوسيعها.

ميزات HiScan-C

1. التكامل: حل متكامل ومتكامل للغاية

2. دقة عالية: كثافة سحابة عالية النقطة ، ارتفاع معدل التعرف على النقاط ، دقة قياس عالية

3. موثوقية عالية: درجة عالية من الإنتاج ، نظام مستقر وموثوق

4. خالية من المعايرة: اكتمال المعايرة قبل التسليم

5. سهل التشغيل: عملية بسيطة ومريحة

معلمات HiScan-C

النوع / الموديل	HiScan-C SU1	HiScan-C SU2
عدد القنادس	1	2
قياس المدى	150 م / 300/600 م @ 90٪	150 م / 300/600 م @ 90٪
تردد الليزر	الأعلى.500000 نقطة / ثانية	الأعلى.1،000،000 نقطة / ثانية
دقة النطاق	5 مم @ 40 م	5 مم @ 40 م
قرار القياس الزاوي	0.0088 درجة	0.0088 درجة
كاميرا بانوراما	دعسوقة	دعسوقة
دقة الكاميرا البانورامية	30 ميغا بكسل	30 ميغا بكسل
صحة	5 سم @ 100 م	5 سم @ 100 م
سرعة المسح	200 مسح / ثانية	200 مسح / ثانية
وزن	13 كجم	36 كجم
