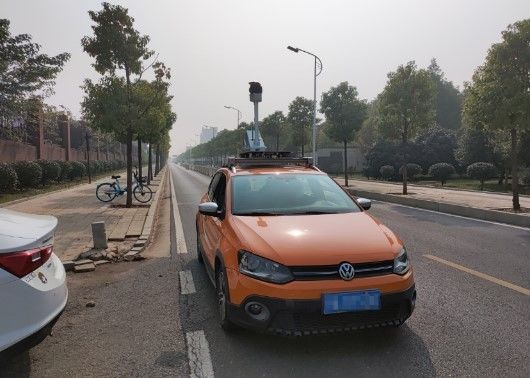

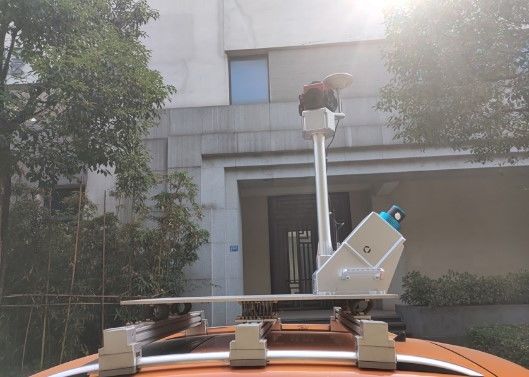

مستشعر ليدار للسيارة خفيف الوزن بنظام HiScan-C ليدار لرسم الخرائط

5 مم عند 40 م بدقة 150 م / 300/600 م عند 90٪ نطاق 200 مسح / ثانية HiScan-C ليدار التليفون المحمول رسم الخرائط النظام لمراقبة المناجم المفتوحة

الانهيار الأرضي المنحدر هو كارثة كبرى متكررة في إنتاج المناجم المفتوحة.من أجل ضمان الإنتاج الآمن للمناجم المفتوحة ، فإن المراقبة الدقيقة والفعالة والتنبؤ بالانهيارات الأرضية المنحدرة أمر مهم بشكل خاص.تتمثل الطريقة التقليدية لرصد المنحدرات المفتوحة في ترتيب نقاط المراقبة للمراقبة الدورية.طريقة المراقبة التقليدية لها العيوب التالية: أولاً ، بعض المناطق الخطرة لا يمكن الوصول إليها من قبل المساحين ، مما يؤدي إلى عدم قدرة نقاط المراقبة على تغطية الصورة كاملة ؛ثانيًا ، يستغرق الجمع الميداني وقتًا طويلاً ، ودورة التحديث طويلة.

يمكن لنظام الخرائط المحمول ليدار من سلسلة HiScan أن يكمل بسرعة رسم الخرائط لمنطقة التعدين بأكملها.تتميز بيانات سحابة نقطة الليزر ثلاثية الأبعاد التي تم الحصول عليها بكثافة عالية وبدون إغفال ، مما يحسن بشكل كبير من صقل بيانات قياس الموقع في منطقة التعدين.يمكن الحصول على درجة التشوه وإزاحة المنحدر بأكمله باستخدام البرنامج المجهز لتسجيل بيانات فترات المراقبة المجاورة.

معلمات النظام

النوع / الموديل	HiScan-C SU1	HiScan-C SU2
عدد القنادس	1	2
قياس المدى	150 م / 300/600 م @ 90٪	150 م / 300/600 م @ 90٪
تردد الليزر	الأعلى.500000 نقطة / ثانية	الأعلى.1،000،000 نقطة / ثانية
وزن	13 كجم	36 كجم
دقة النطاق	5 مم @ 40 م
قرار القياس الزاوي	0.0088 درجة
دقة الكاميرا البانورامية	30 ميغا بكسل
صحة	5 سم @ 100 م
سرعة المسح	200 مسح / ثانية

ميزات النظام

1. تردد انبعاث الليزر على مستوى مليون: اجمع بيانات سحابة نقطية عالية الكثافة وقم بتغذية المعلومات الحقيقية للأجسام الأرضية

2. دقة النطاق 5mm @ 40m: دقة السحابة الفائقة للنقطة واختيار النقاط الأكثر دقة ، يمكن استخدامها على نطاق واسع في مجالات التطبيق عالية الدقة

3. الموثوقية العالية: يتمتع نظام رسم الخرائط المحمول HiScan-C ليدار بدرجة عالية من الإنتاج ، ونظام مستقر وموثوق

4. خفيفة الوزن: صغيرة الحجم وناقلات متعددة ، مما يقلل بشكل كبير من منطقة العمياء للعملية

5. ذكاء عالٍ: تكامل سلس لسحابة النقاط والبانوراما
