نظام رسم الخرائط المحمول عالي الدقة 4.4 كجم MMS ليدار PM-1500 1500m بعيد المدى

5 مم @ 50 م عالية الدقة 4.4 كجم نظام رسم الخرائط المحمول ليدار PM-1500 مع نطاق طويل 1500 متر وتردد 2 مليون نقطة / ثانية

نظام رسم الخرائط المحمول PM-1500 ليدار هو نظام قياس ليزر متنقل عالي الدقة وعالي التردد وطويل المدى تم تطويره بشكل مستقل بواسطة Wuhan Hi-Cloud Technology Co.، Ltd. وهو يدمج وحدة الملاحة بالقصور الذاتي عالية الدقة وكاميرا المسح الجوي.المكون الأساسي للنظام هو الماسح الضوئي الليزري بوظيفة تقنية الصدى المتعدد.يمكنه الحصول بشكل متزامن على بيانات سحابة نقطة الليزر ثلاثية الأبعاد وبيانات نقاط البيع ، وإنشاء DSM و DEM و DOM بسرعة وإنتاج نماذج DLG و 3D من خلال مجموعة كاملة من برامج معالجة البيانات والتطبيقات.

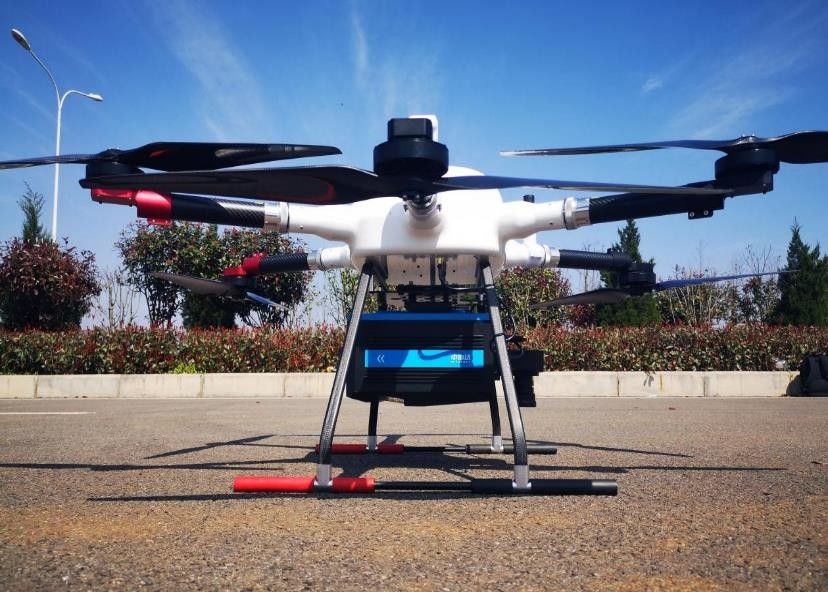

يمكن تطبيق نظام PM-1500 على الطائرات بدون طيار متعددة الدوارات ، والطائرات بدون طيار ذات الجناح الثابت VTOL ، والطائرات الصغيرة والمروحية للحصول على بيانات سحابة كثيفة عالية الدقة لنقطة الليزر على الأرض على منصة متنقلة سريعة الطيران. سيتم تقديم حل متكامل.يستخدم على نطاق واسع في عمليات المسح الأساسية الجديدة ورسم الخرائط ، والنمذجة الرقمية ثلاثية الأبعاد ، والمسح الطبوغرافي ورسم الخرائط ، والمسح المساحي ، ومسح المرور ، وفحص خط الطاقة ، ومسح الغابات ، ورصد الكوارث وغيرها من المجالات.

الميزات الرئيسية لنظام رسم الخرائط المحمول PM-1500 ليدار

• نطاق قياس طويل: أقصى مدى انعكاس 1500m @ 60٪
• التردد العالي: يصل إلى 2 مليون نقطة / ثانية
• دقة عالية: دقة النطاق 5 مم @ 50 م ؛دقة النظام أفضل من 5 سم
• صدى متعدد: صدى 4 مرات
• خفيف الوزن: 4.4 كجم
• الاندماج: يدمج بشكل كبير أجهزة الاستشعار مثل الماسح الضوئي بالليزر ونظام تحديد المواقع العالمي (GPS) وكاميرا IMU وكاميرا المسح الجوي وما إلى ذلك.
• فعالة من حيث التكلفة: أداء مستقر وفعال من حيث التكلفة

المعلمات الرئيسية لنظام رسم الخرائط المحمول PM-1500 ليدار

1. ماسح ليزر

2. نظام الكاميرا

3. نظام نقاط البيع

4. أداء النظام

مشاريع تطبيقية لنظام رسم الخرائط المحمول PM-1500 ليدار

1. مشروع المسح الطبوغرافي

منطقة المسح عبارة عن تضاريس مسطحة بشكل أساسي مع تموجات صغيرة وفرق ارتفاع أقصى يبلغ 20 مترًا.يوجد طريق رئيسي في منطقة المسح ، مع المزيد من الغطاء النباتي والعديد من المناطق المكتظة بالسكان.

متطلبات الدقة: شرط كثافة النقطة أفضل من 16pt / m² ؛متطلبات الدقة الأفقية / العمودية: ≤5 سم ، تلبي متطلبات المسح الطبوغرافي ورسم الخرائط 1: 500

2. فحص مشروع خط نقل التيار المستمر بقدرة 500 كيلو فولت

الخط الذي تم فحصه للمشروع عبارة عن جزء من خط نقل التيار المستمر بقدرة 500 كيلو فولت ، بما في ذلك 3 أبراج أساسية وفواصل زمنية ، بطول إجمالي يبلغ حوالي 0.8 كيلومتر.

المتطلبات: تحليل حالة نقطة الخطر / التحليل التنبئي لنقطة الخطر / التحليل الكمي لحالة المكون

3. مشروع نموذج مدينة ثلاثي الأبعاد

تبلغ المساحة الإجمالية لمنطقة المسح حوالي 10 كيلومترات مربعة.من الضروري الحصول على سحابة نقطة الليزر الأصلية والصورة المائلة في منطقة المسح ، وإنشاء نموذج ثلاثي الأبعاد وفقًا للبيانات الأصلية التي تم الحصول عليها.

يتم استخدام سحابة نقطة الليزر التي تم الحصول عليها بواسطة تقنية المسح الجوي ليدار المحمولة جواً وبيانات الصورة الرقمية التي تم التقاطها بواسطة الكاميرا المائلة لإنشاء نموذج الارتفاع الرقمي (DEM) وخريطة العظام الرقمية (DOM) وإنتاج نموذج التضاريس.في الوقت نفسه ، يتم إنشاء النموذج ثلاثي الأبعاد بناءً على بيانات سحابة نقطة الليزر ورسم الخط.الحصول على ارتفاع المبنى من خلال النموذج ثلاثي الأبعاد ، والحصول على معلومات المبنى من خلال الصورة المائلة وصور الأرض ، ثم بناء قاعدة بيانات معلومات المبنى.
