200scans / S HiScan-C ليدار معدات رسم الخرائط أنظمة قياس المسح بالليزر

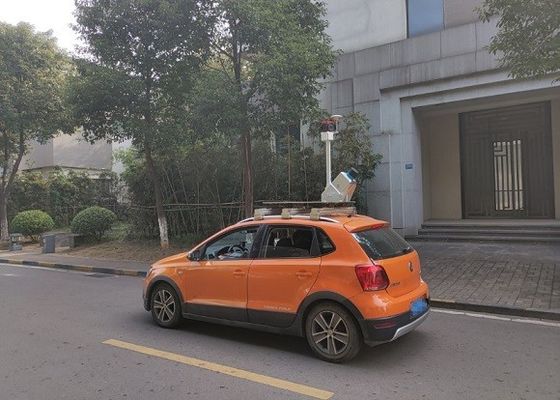

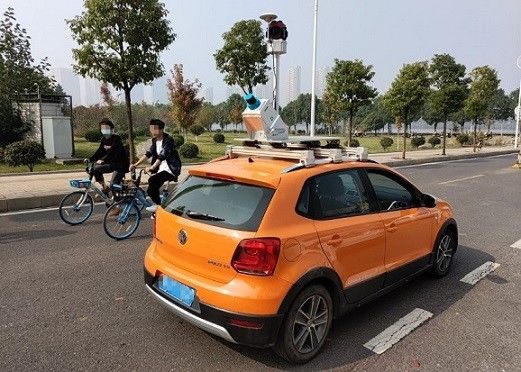

0.0088 ° الدقة الزاوية 5 مم عند 40 م بدقة 200 مسح ضوئي / ثانية HiScan-C ليدار نظام رسم الخرائط المحمول لمراقبة منحدرات الطرق السريعة

الطريق السريع الواقع في منطقة جبال الكارست عرضة للتشوه والانهيار الأرضي بسبب ظروفه الجيولوجية الهشة ، مما يؤدي إلى مخاطر السلامة المحتملة على المركبات المارة.لذلك ، من أجل ضمان السلامة والاستقرار في عملية إنشاء وتشغيل الطرق السريعة ، من الضروري مراقبة الطريق السريع والهياكل التابعة له.من بينها ، تعد مراقبة الانهيارات الأرضية على المنحدر على طول الطريق السريع أحد أهم الأعمال.تعتمد مراقبة الانهيارات الأرضية التقليدية بشكل أساسي على نقاط القياس اليدوية ورسم الخرائط الطبوغرافية ، والتي تتميز بالكفاءة المنخفضة وتغطية البيانات الصغيرة ووضع التشغيل الخطير.

في الوقت الحاضر ، تم استخدام نظام القياس المتنقل بالليزر ثلاثي الأبعاد من سلسلة HiScan على نطاق واسع في مراقبة الانهيارات الأرضية وتدفق الحطام والكوارث الطبيعية الأخرى نظرًا لمزاياها ذات الكفاءة العالية وعدم الاتصال والحصول على بيانات غنية.يمكن استخدام بيانات سحابة نقطة الليزر التي تم الحصول عليها بناءً على تقنية المسح بالليزر ثلاثي الأبعاد لإنشاء نموذج ثلاثي الأبعاد مكرر ، والذي يمكن استخدامه لاستخراج عنصر تشوه الانهيار الأرضي وتحليل إعادة بناء المشهد.

سمات

1. خفيفة الوزن: صغيرة الحجم وناقلات متعددة ، مما يقلل بشكل كبير من منطقة العمياء للعملية

2. التكامل: حل متكامل ومتكامل للغاية

3. دقة عالية: كثافة سحابة عالية النقطة ، ارتفاع معدل التعرف على النقاط ، دقة قياس عالية

4. سهل التشغيل: عملية بسيطة ومريحة

5. سهل التخزين: تصميم تخزين بيانات قابل للتوصيل

تخصيص

النوع / الموديل	HiScan-C SU1	HiScan-C SU2
عدد القنادس	1	2
تردد الليزر	الأعلى.500000 نقطة / ثانية	الأعلى.1،000،000 نقطة / ثانية
وزن	13 كجم	36 كجم
قياس المدى	150 م / 300/600 م @ 90٪
دقة النطاق	5 مم @ 40 م
قرار القياس الزاوي	0.0088 درجة
كاميرا بانوراما	دعسوقة
دقة الكاميرا البانورامية	30 ميغا بكسل
صحة	5 سم @ 100 م
سرعة المسح	200 مسح / ثانية
