Multi Echo 2.5m-1000m 3D معدات رسم الخرائط بالليزر HS1000i 3D معدات مسح المباني

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Hi-Cloud
إصدار الشهادات:	ISO, others upon the requests
رقم الموديل:	ماسح ليزر ثلاثي الأبعاد عالي التردد HS1000i

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	negotiable
تفاصيل التغليف:	حالة النقل
وقت التسليم:	7 أيام عمل
شروط الدفع:	تي / ت
القدرة على العرض:	50 مجموعة / شهر

مفصلة وصف المنتج

تطبيق:	نظام جرد الفحم	Max. الأعلى. Range نطاق:	1000 م
Min. دقيقة. Range نطاق:	2.5 م	وضع المدى:	نبض
دقة النطاق:	5 مم @ 40 م	PRR:	Max. الأعلى. 500kHz 500 كيلو هرتز
إبراز:	معدات رسم الخرائط بالليزر ثلاثية الأبعاد 1000 م , معدات رسم الخرائط بالليزر متعددة الصدى ثلاثية الأبعاد , معدات مسح ضوئي للمباني 2.5 م ثلاثية الأبعاد

متعدد الصدى 2.5 م إلى 1000 م بعيد المدى 5 مم @ 40 م دقة HS1000i ماسح ضوئي ليزر ثلاثي الأبعاد عالي التردد لنظام جرد الفحم

تعد إدارة الفحم لمحطة الطاقة الحرارية جزءًا مهمًا من إدارة الإنتاج ، والتي لها تأثير مباشر على المؤشرات الاقتصادية لمحطة الطاقة.لذلك ، من الضروري إجراء قياس سريع ودقيق لتخزين الفحم والاستهلاك اليومي لساحة الفحم ، وذلك لتسهيل محاسبة التكاليف وتقييم المنافع الاقتصادية والإدارة العلمية لمحطة الطاقة.يعد قياس احتياطيات مخزون الفحم (تخزين الفحم) من أعمال القياس المهمة لمحطات الطاقة الحرارية ومناجم الفحم والوحدات الأخرى.هو أساسا لقياس حجم مخزون الفحم.تتمثل طريقة القياس التقليدية في تشكيل مخزون الفحم باستخدام جرافة ، ودفعه بشكل مصطنع إلى شبه منحرف تقريبي ، ثم قياسه يدويًا ، أو حسابه عن طريق تكوين ملف تعريف لمخزون الفحم.تتطلب هذه الطريقة أن يكون السطح السفلي مسطحًا ، مع زيادة القوى العاملة والموارد المادية.خطأ القياس كبير والكفاءة منخفضة.

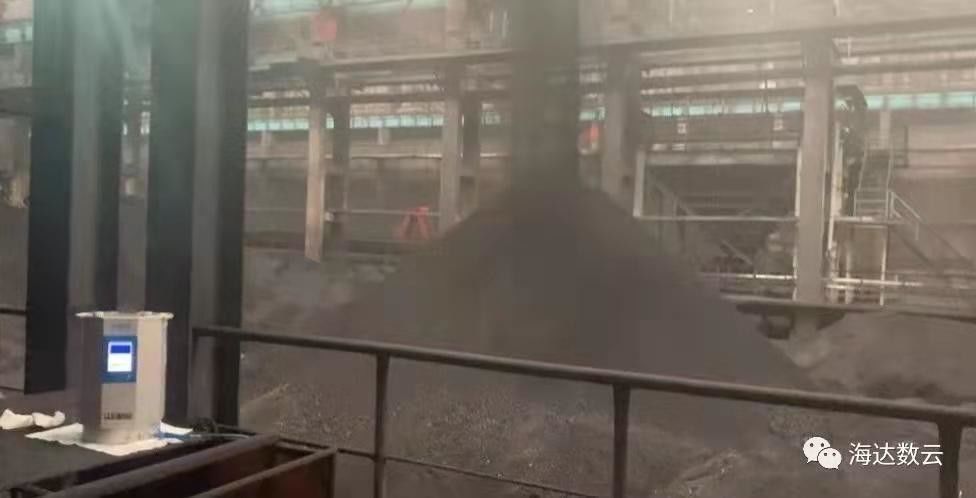

حل تقنية المسح بالليزر Hi-Cloud HS1000i 3D ، غير متصل بأي جهاز ، لا يتطلب تسطيح قاع ساحة تخزين الفحم والشكل المنتظم.من خلال المسح بالليزر المكثف عالي الدقة لفترة قصيرة ، فإنه ينشئ نموذجًا ثلاثي الأبعاد عالي الدقة بالحجم الحقيقي لكومة الفحم بالكامل ، ويحسب مباشرةً ويخرج تقرير حجم مفصل.نظرًا للوقت القصير للغاية الذي يستغرقه العد مرة واحدة ، يمكنه تحقيق المسح اليومي وحتى اكتشاف الفاصل الزمني الأقصر ؛حساب نموذج 3D TIN في نفس الوقت كل يوم لإخراج تقرير تغيير الحجم (الاستهلاك اليومي).تتميز بخصائص التشغيل التلقائي وتوفير الوقت والسرعة والدقة والاقتصادية نسبيًا ، وهو أمر مفيد جدًا للإدارة الرشيقة في محطة الطاقة.

مزايا:

1. يتراوح القياس من 2.5 م إلى 1000 م

2. دقة عالية 5mm @ 40m ، تردد عال كحد أقصى.500 كيلو هرتز

3.إخراج إشارة متزامن ، يمكن توصيل مستشعر الكاميرا الخارجي

4. طرق التسجيل الذكية المتعددة اختيارية

5. حقوق الملكية الفكرية المستقلة بالكامل ، الترقية مضمونة

6. تخزين بيانات 240G (SSD) معطرق نقل البيانات GigE / USB2.0

العوامل:

نوع		HS1000i
وضع المدى		نبض
فئة الليزر		الفئة 1 (آمنة للعين)
اختلاف شعاع الليزر		0.35 مراد
وضع الصدى		شكل موجة كامل ، تكنولوجيا متعددة الصدى
الأعلى.نطاق		1000 م @ 90٪ ، 100 كيلو هرتز
الحد الأدنى للمدى		2.5 م
دقة النطاق		5 مم @ 40 م
معدل تكرار نبض الليزر PRR		الأعلى.500 كيلو هرتز
مسح FoV	عمودي	100 درجة (-40 درجة مئوية + 60 درجة)
	عرضي	360 درجة
قرار القياس الزاوي	عمودي	0.001 درجة
	عرضي	0.001 درجة
سرعة المسح	عمودي	3-150 مسح / ثانية
	عرضي	حد أقصى 36 درجة / ثانية
مستشعر إمالة ثنائي المحور	نطاق	± 5 درجة
	الدقة	0.001 درجة
وضع التحكم		دعم APP محطة المحمول وجهاز التحكم عن بعد
واجهة التواصل		GigE / USB2.0 / WLAN / Camera Trigger / GPS Synchronization ، إلخ.
درجة حرارة التشغيل		-20 درجة مئوية + 60 درجة مئوية
درجة حرارة التخزين		-40 ℃ ～ + 85 ℃
رطوبة		غير تكاثف
فئة الحماية		IP64
الأبعاد الرئيسية		φ188 مم × 318 مم
وزن		حوالي 10.5 كجم
