Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hi-Cloud |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | ماسح ليزر ثلاثي الأبعاد HS1200 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة النقل |
| وقت التسليم: | 7 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 50 مجموعة / شهر |
| Max. الأعلى. Range نطاق: | 1200 م @ 90٪ ، 100 كيلو هرتز | الحد الأدنى للمدى: | 2.5 م |
|---|---|---|---|
| دقة النطاق: | 5 مم @ 40 م | معدل تكرار نبضات الليزر: | Max. الأعلى. 500kHz 500 كيلو هرتز |
| مسح FoV: | أفقي 360 درجة / عمودي 100 درجة （-40 درجة ～ + 60 درجة | فئة الليزر: | الفئة 1 (آمنة للعين) |
| فئة الحماية: | IP64 | درجة حرارة التشغيل: | -20 درجة مئوية +65 درجة مئوية |
| إبراز: | ماسحات ضوئية ليزر ثلاثية الأبعاد 500 كيلوهرتز,ماسحات ليزر IP64 ثلاثية الأبعاد,ماسح ليزر طويل المدى 1200 متر |
||
5mm @ 40m دقة عالية 1200 متر طويلة المدى كحد أقصى.ماسح ضوئي بالليزر 500 كيلو هرتز PRR 3D HS1200 مع فئة حماية IP64

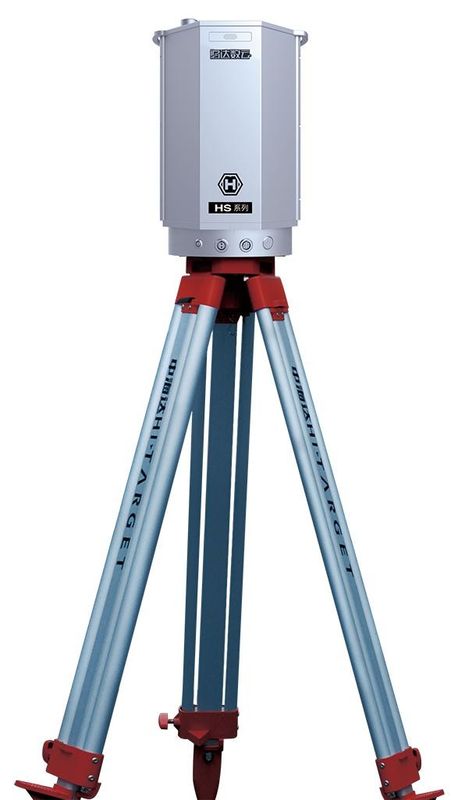

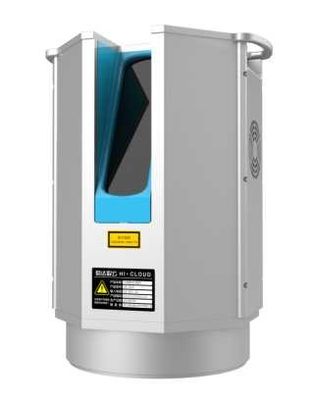

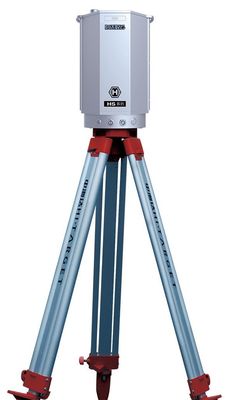

الماسح الضوئي الليزري ثلاثي الأبعاد عالي الدقة HS1200 عبارة عن ماسح ضوئي ليزر ثلاثي الأبعاد قائم على النبض وشكل موجة كامل وعالي الدقة وعالي التردد ، تم تطويره بشكل مستقل بواسطة Wuhan Hi-Cloud Technology Co.، Ltd. برنامج المعالجة الذي تم تطويره بشكل مستقل بواسطة Hi-Cloud ، فإنه يخترق الحاجز من الحصول على البيانات الأصلية إلى إخراج البيانات.يستخدم الماسح الضوئي على نطاق واسع في التراث الثقافي الرقمي ، والمدن الذكية ، ورسم الخرائط الطبوغرافية ، واستكشاف الطاقة الكهربائية ، والتحقيق في الكوارث الجيولوجية ، وهندسة البناء وغيرها من المجالات.
المعلمات الرئيسية لـ HS1200
| نوع | HS1200 | |
| وضع المدى | نبض | |
| فئة الليزر | الفئة 1 (آمنة للعين) | |
| اختلاف شعاع الليزر | 0.35 مراد | |
| وضع الصدى | شكل موجة كامل ، تكنولوجيا متعددة الصدى | |
| الأعلى.نطاق | 1200 م @ 90٪ ، 100 كيلو هرتز | |
| الحد الأدنى للمدى | 2.5 م | |
| دقة النطاق | 5 مم @ 40 م | |
| معدل تكرار نبض الليزر PRR |
الأعلى.500 كيلو هرتز |
|
| مسح FoV | عمودي | 100 درجة (-40 درجة مئوية + 60 درجة) |
| عرضي | 360 درجة | |
| قرار القياس الزاوي | عمودي | 0.001 درجة |
| عرضي | 0.001 درجة | |
| سرعة المسح | عمودي | 3-150 مسح / ثانية |
| عرضي | حد أقصى 36 درجة / ثانية | |
| مستشعر إمالة ثنائي المحور | نطاق | ± 5 درجة |
| الدقة | 0.001 درجة | |
| مخزن البيانات | 240 جيجابايت (SSD) | |
| نقل البيانات | أزعج | |
| وضع التحكم | دعم APP محطة المحمول وجهاز التحكم عن بعد | |
| واجهة التواصل | GigE / USB2.0 / WLAN / Camera Trigger / GPS Synchronization ، إلخ. | |
| درجة حرارة التشغيل | -20 درجة مئوية +65 درجة مئوية | |
| درجة حرارة التخزين | -40 ℃ ～ + 85 ℃ | |
| رطوبة | غير تكاثف | |
| فئة الحماية | IP64 | |
| الأبعاد الرئيسية |
φ188 مم × 318 مم |
|
| وزن | حوالي 10.5 كجم | |
منذ إنشائها في عام 2012 ، التزمت Wuhan Hi-Cloud Technology Co.، Ltd. بتعريب منتجات الليزر ثلاثية الأبعاد وأطلقت الماسح الضوئي الليزري HS1200 ثلاثي الأبعاد بتقنيتها الأساسية وحقوق الملكية الفكرية المستقلة.
2. دقة عالية
تصل دقة النطاق لماسحة الليزر HS1200 ثلاثية الأبعاد إلى 5 مم ، والتي يمكن أن تلبي احتياجات سيناريوهات التطبيقات المختلفة عالية الدقة ، مثل الالتحام عالي الدقة لقوالب الجسور في موقع البناء ، وحماية المباني القديمة والآثار الثقافية ، والتطبيقات الصناعية التوسع ، وما إلى ذلك ، يمكن بسهولة أن يكون HS1200 مختصًا.
3. للتوسعة
يحتفظ الماسح الليزري HS1200 ثلاثي الأبعاد بواجهة GNSS وواجهة WiFi وواجهة الكاميرا ، والتي يمكن استخدامها كمسح ثابت في معظم السيناريوهات.بعد توسيع الأجهزة ، يمكنه تحقيق وضع المسح الضوئي المركب على السيارة ، وهذا يعني أنه يمكن وضع الماسح الضوئي الليزري HS1200 ثلاثي الأبعاد على منصات متنقلة مثل السيارات للتبديل بسرعة بين وضع المسح المثبت على السيارة ونموذج المسح الثابت.
التطبيق الصناعي لـ HS1200

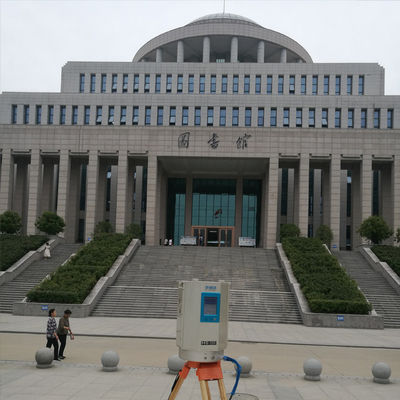

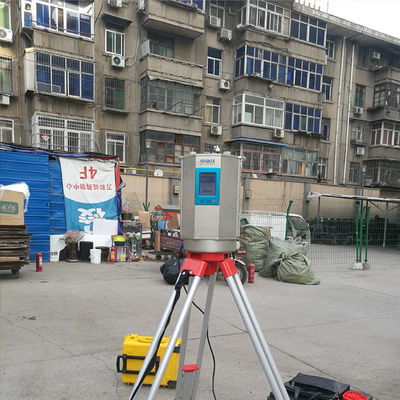

1. قياس واجهة المبنى
يعد استخدام الماسح الضوئي بالليزر HS1200 ثلاثي الأبعاد طريقة قياس عالية الكفاءة يمكنها مسح المباني بسرعة وبدقة دون اتصال ، وفي الوقت نفسه ، يتم تحويل معلومات سحابة النقاط التي تم الحصول عليها بسرعة إلى بيانات يمكن معالجتها بواسطة الكمبيوتر.إنه يحل مشاكل فقدان الدقة وفقدان الكفاءة الناجم عن الجمع اليدوي لبيانات واجهة المبنى ، وخاصة مشكلة عدم إمكانية قياس عناصر واجهة المباني الشاهقة.
2. حماية الاثار القديمة
في مجال مسح المباني القديمة ، لا يمكن للماسح الضوئي بالليزر HS1200 ثلاثي الأبعاد فقط إكمال رسم خرائط هيكل المبنى ، والحصول على نموذج بناء ثلاثي الأبعاد ، ولكن أيضًا تحقيق مراقبة جودة تشييد المباني.يمكن أن تساعدنا سحابة النقطة التي تشكلت عن طريق مسح المبنى باستخدام ماسح ضوئي ليزر ثلاثي الأبعاد في إكمال نتائج رسم الارتفاع (المخطط والارتفاع والقسم) ومكونات النموذج ثلاثي الأبعاد وقياس الأبعاد الأساسية وما إلى ذلك.أثناء قبول المباني الجديدة ، يمكن الحصول على نموذج ثلاثي الأبعاد دقيق ومفصل عن طريق مسح المباني ، وذلك لإكمال الكشف عن جودة البناء من خلال الحساب أو المقارنة ، وذلك لتحويل اكتشاف جودة نقطة الميزة التقليدية إلى اكتشاف شامل.
3. رقمنة النماذج ثلاثية الأبعاد
الشرط المسبق للرقمنة ثلاثية الأبعاد هو الحصول على البيانات المكانية ثلاثية الأبعاد للكائن الرقمي بالكامل بدقة وكفاءة ، وذلك لتوفير دعم البيانات للإنتاج اللاحق لنموذج دقيق.يختلف الماسح الضوئي بالليزر HS1200 ثلاثي الأبعاد عن طرق الحصول على البيانات التقليدية ، ويتميز بخصائص الكفاءة العالية والمدى الطويل والدقة العالية ، ويمكن أن يوفر دعمًا دقيقًا للبيانات للرقمنة ثلاثية الأبعاد.

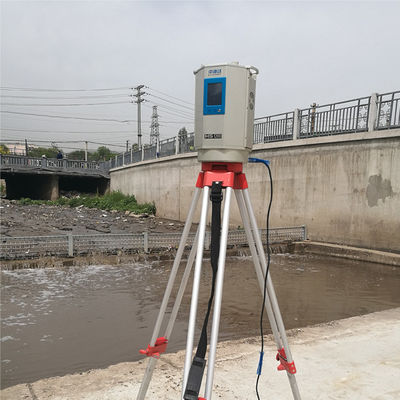

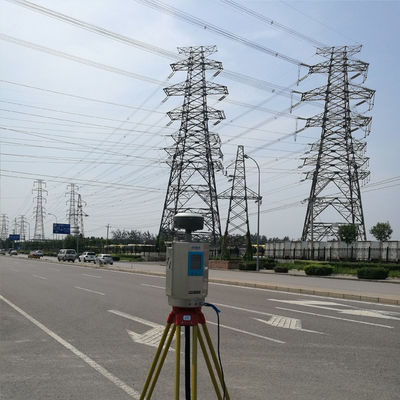

4. رسم الخرائط الطبوغرافية
تعتمد تقنية الماسح الضوئي بالليزر الأرضي تقنية قياس الليزر عالية السرعة لتعكس معلومات الشكل ثلاثية الأبعاد لسطح الكائن المستهدف المقاس في شكل سحابة نقطة منفصلة عالية الدقة وعالية الكثافة ، ثم معالجة بيانات المسح السحابي النقطي لاستخراجها معلومات الشكل المكاني ثلاثي الأبعاد المتجه للكائن الهدف.
5. مسح الألغام
الماسح الضوئي بالليزر HS1200 ثلاثي الأبعاد لديه نطاق قياس طويل يصل إلى 1200 متر ، والذي يمكنه تحرير القوى العاملة في مهمة التشغيل لقياس المنجم ، ويمكن أن تضمن طريقة القياس النشطة سلامة حياة أفراد الإنتاج.

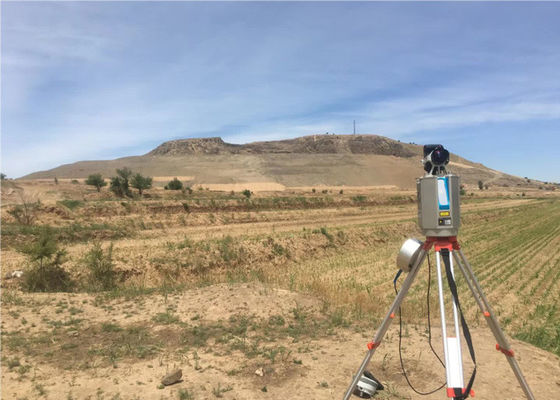

6. تقصي المخاطر الجيولوجية
تُستخدم تقنية المسح بالليزر HS1200 ثلاثية الأبعاد للحصول على بيانات سحابة ثلاثية الأبعاد عالية الكثافة وعالية الدقة للمنطقة الجيولوجية ، واستخراج ميزات سحابة النقاط ثلاثية الأبعاد المُسجَّلة والمُعزَّزة والمعالجة ، والحصول بدقة على الوضع الحالي للمنحدر بأكمله الأرض ، وتنفيذ التنبؤ والمعالجة الطارئة لخطورة الكوارث الجيولوجية من خلال معالجة وتحليل مناطق نموذجية.
