Hi-Cloud ، الشركة الرائدة في مجال تقنية المسح بالليزر ثلاثي الأبعاد.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XiangYin |
| إصدار الشهادات: | ISO, others upon the requests |
| رقم الموديل: | نظام قياس تدفق الطائرات بدون طيار HP3100 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | صندوق الإطار الرئيسي * 1 40 سم * 20 سم * 24 سم 17 كجم صندوق الشحن * 1 80 سم * 66 سم * 40 سم 6.5 كجم |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 500 مجموعة / شهر |
| نطاق قياس السرعة: | 0.03-20 م / ث | دقة القياس: | ± 0.01 م / ث ； ± 1٪ سادس |
|---|---|---|---|
| الدقة: | 1 مم / ثانية | خطأ في القياس: | ≤1٪ （0.01 م / ث） |
| زاوية الشعاع: | 25 درجة * 12 درجة | مدة القياس: | 0-180 ثانية ، قابل للتعيين |
| الفاصل الزمني للقياس: | 1-18000s ، قابل للتعديل | أقصى سرعة طيران أفقية: | وضع S: 23 م / ث |
| إبراز: | نظام قياس التدفق بدون طيار,القرار 1mm / S UAV Flow Measurement System,السرعة 20m / S معدات المسح الهيدرولوجي |
||

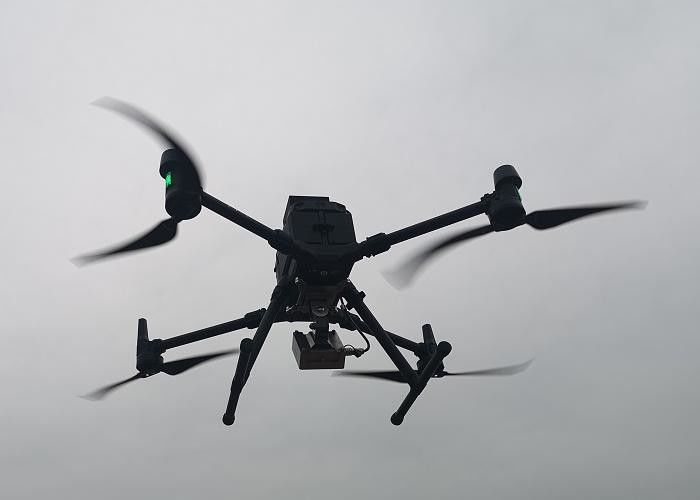

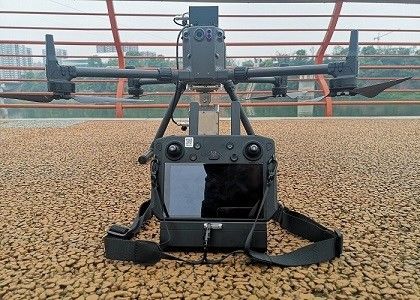

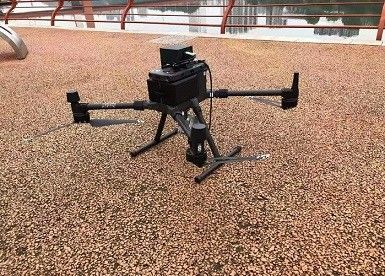

يتكون نظام قياس تدفق الطائرات بدون طيار HP3100 بشكل أساسي من الطائرات بدون طيار المشهورة عالميًا ، ومقياس تيار الرادار المحترف وبرنامج قياس التدفق.بفضل خصائص التشغيل والأمان والموثوقية والقابلية المبسطة للغاية ، يمكنه قياس بيانات معدل التدفق لأهداف الاختبار بسرعة ودقة مثل الأنهار الصغيرة والمتوسطة والأنهار الكبيرة.في الوقت نفسه ، يمكن لنظام نقل الصور عالي الدقة لمسافات طويلة بطول 15 كم أن ينقل صورة الفيديو ومعلومات الأرصاد الجوية لبيئة رحلة الطائرات بدون طيار إلى الأرض لحماية سلامة المختبرين والمعدات ، والمزايا التنافسية هي كما يلي:
1. منصة طيران آمنة ومستقرة ، تم تصنيعها من قبل الشركات المصنعة المشهورة عالميًا وتم اختبارها من قبل المستخدمين في جميع أنحاء العالم.
2. تم زيادة استقرار PTZ لتقليل تأثير موقف الطائرات على دقة قياس التدفق.
3. 55 دقيقة من التحمل الطويل بدون تحميل ، مما يدعم استخدام الترددات لمسافات طويلة ومتعددة.
4. 15km نقل البيانات لمسافات طويلة جدا.
5. قدرة قوية على التكيف مع البيئة ، مقاومة للرياح القوية والأمطار الخفيفة 15m / s.
6. سريعة ومرنة ، سرعة طيران قصوى 23 م / ث.
7. ستة اتجاهات تجنب عقبة تحديد المواقع ، التعرف التلقائي على العقبات المحيطة ، لضمان سلامة كل عملية.
8. التحكم في معلومات الرحلة في الوقت الحقيقي ، بما في ذلك سرعة الرياح واتجاه الرياح وارتفاع الطائرة وسرعتها.
9. يمكن استبدال البطارية بدون تبديل الجهاز.
10. نظام الإدارة الصحية ومراقبة الحالة الصحية للطائرة.
11. دقة قياس التدفق العالية ، ± 0.01m / s.
12. سهل الاستخدام ، عملية تشغيل بسيطة.
13. وضع القياس اليدوي + التلقائي ، مناسب لمزيد من السيناريوهات.
14. التبديل التعسفي للخريطة أو خريطة الفيديو الأساسية للقياس الغامر.
15. إنتاج تقرير تلقائي ، يمكن عرضه أو نسخه احتياطيًا من Internet Cloud.
16. قابلية التمدد الغنية: يمكن تركيب أجهزة استشعار مختلفة لتحقيق قياس التدفق وقياس التضاريس.
الميزات والمزايا
أنا.المدمج في وحدة عالية الدقة للكشف عن الرادار.
ثانيا.CW مستو microstrip كشف عدم الاتصال الرادار ، لا يتأثر بالمناخ والرواسب والأجسام العائمة.
ثالثا.قياس سريع ودقيق ، إخراج بيانات ثابت ، ومناسب لبيئة معدل التدفق العالي في فترة الفيضان.
رابعا.إن تردد إرسال الهوائي مرن وقابل للتعديل ، والذي يمكن أن يتجنب بشكل فعال التداخل المتبادل لمنتجات متعددة.
v. يمكن تعيين واجهات اتصال بيانات متعددة لتسهيل إرساء نظام المستخدم.
السادس.يمكن أن يؤدي الجمع بين عملية القياس ووضع السكون إلى توفير الطاقة وتقليل الاستهلاك.
السابع.مكافحة التكثيف الداخلي ، تصميم مقاوم للماء والحماية من الصواعق ، مناسب لمختلف البيئات الميدانية.
ثامنا.مظهر مضغوط ، سهولة التركيب والصيانة.
معلمات النظام
| نطاق قياس السرعة | 0.03-20 م / ث |
| دقة القياس | ± 0.01 م / ث ؛ ± 1٪ سادس |
| الدقة | 1 مم / ثانية |
| خطأ في القياس | ≤1٪ (0.01 م / ث) |
| زاوية الشعاع | 25 درجة * 12 درجة |
| مدة القياس | 0-180 ثانية ، قابل للتعيين |
| الفاصل الزمني للقياس | 1-18000s ، قابل للتعديل |
| نطاق موجة الرادار | 24 جيجاهرتز (K- النطاق) |
| ارتفاع القياس الفعال | في حدود 40 م |
| أبعاد |
الأبعاد (موسعة ، شفرات غير مدرجة): 810 × 670 × 430 مم (الطول × العرض × الارتفاع) الأبعاد (مطوية بما في ذلك الشفرات): 430 × 420 × 430 مم (الطول × العرض × الارتفاع) |
|
دقة التمرير (تحت إشارة الشبكة التفاضلية) |
رأسي: ± 0.5 م (يعمل GPS بشكل طبيعي) ± 0.1 م (يعمل تحديد المواقع RTK بشكل طبيعي) أفقي: ± 1.5 متر (يعمل GPS بشكل طبيعي) ± 0.1 م (يعمل تحديد المواقع RTK بشكل طبيعي) |
| سرعة الصعود القصوى | وضع S: 6 م / ث |
| أقصى سرعة نزول الإمالة | وضع S: 7 م / ث |
| أقصى سرعة طيران أفقية |
وضع S: 23 م / ث |
| أقصى مقاومة للرياح | 15 م / ث (المستوى 7) |
| مدة | 50 دقيقة |
| مستوى حماية IP | الطائرات: IP45 متر الرادار الحالي: IP68 |
| نطاق إدراك العوائق البصرية |
الأمامي والخلفي واليسار واليمين: 0.7-40 م الاتجاه لأعلى ولأسفل: 0.6-30 م |
| نطاق إدراك عقبة الأشعة تحت الحمراء | 0.1-8 م |
| مسافة الإضاءة الفعالة للأضواء التكميلية العلوية والسفلية | 5 م |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 50 درجة مئوية |
تطبيق النظام
