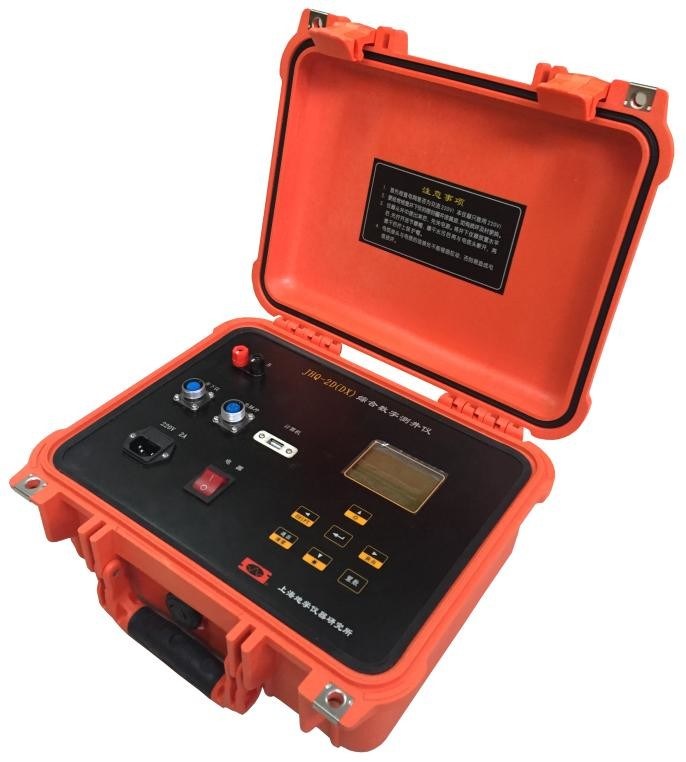

نظام التسجيل الرقمي بمسبار بطول 1000 - 1500 مم

قطر Φ40 و 50 مم ومسبار بطول 1000 ~ 1500 مم لنظام التسجيل JHD-2D

JHQ - 2D هو نظام تسجيل رقمي مصمم خصيصًا لتوفير الراحة للعمل الميداني ، والذي يمكنه الاتصال بأنواع مختلفة من الأنابيب والسجلات.نظرًا لأن هذا النظام يستخدم سلسلة من التقنيات المتقدمة ، فإنه يحسن استخدام أداة أرضية واحدة تتحكم في مسبار تسجيل ثقيل واحد في أداة أرضية واحدة تتحكم في أنواع مختلفة من مسبار التسجيل ، كما يتضمن أيضًا القياس العميق وإمدادات الطاقة وما إلى ذلك تشغيل.يتميز الجهاز بخفة وزنه وسهولة تشغيله وصيانته ، ويمكن توصيله بنوع الأنبوب ، والذي يمكن أن يكون غير زلزالي ومقاوم للحرارة ومقاوم للرطوبة وموثوقية عالية.

وصف

JHQ - نظام تسجيل التحكم الرقمي المتكامل ثنائي الأبعاد هو جيل جديد من معدات التسجيل الرقمي ، والتي تعتمد على تلخيص أكثر من 20 عامًا في الإنتاج والتجربة الناجحة لأبحاث وتطوير معدات التسجيل الرقمي ، وفقًا للاتجاه الدولي الجديد لتطوير المعدات الرقمية الصغيرة تكنولوجيا قطع الأشجار ، والاندماج مع الظروف الوطنية للصين.تتميز هذه المجموعة من المعدات بالمزايا التالية مقارنة بالمنتجات المماثلة الأخرى:

(1) معلمات القياس كبيرة والنطاق واسع.

(2) الموثوقية عالية ومتوسط ​​الوقت بين الفشل (MTBF) طويل.

(3) محمولة ومريحة للنقل المتنقل.

(4) التشغيل والصيانة بسيط.

السبب الرئيسي لهذه المزايا هو أن التصميم والتطوير يستوعب مزايا الآخرين ، مع مراعاة الاحتياجات المتغيرة للصناعة بشكل كامل ، والنظر في القدرة التنافسية في السوق الدولية.يمكن لنظام JHQ - 2D قياس أكثر من 20 نوعًا من المعلمات ، مغطاة بخام المعدن ، والفحم ، وحقول النفط ، والمشعة ، والهيدرولوجيا ، وغيرها من المجالات بمتطلبات المستخدم المختلفة ، بتكلفة معقولة.

الميزات والفوائد

1. التوحيد والنمطية

في نظام تسجيل التحكم الرقمي المتكامل JHQ - 2D ، اعتمدت كل من الأجهزة والبرامج ، بغض النظر عن المسبار أو الصندوق الأرضي ، أو قياس الإشارة أو نقل الإشارة ، مفهوم تصميم التوحيد القياسي والوحدة النمطية.مزايا التوحيد القياسي والنمطية المنتج ممتاز في اتساق المنتجات وقابلية صيانتها وموثوقيتها.إنه مناسب للتشغيل والصيانة.الملحقات عالمية بنسبة 100 في المائة ويمكن توسيعها في أي وقت.

2. نقل الإشارات الرقمية والقياسية بالكامل تحت الأرض

يتم تحويل جميع الإشارات من المسبار تحت الأرض بواسطة A / D وإرسالها إلى الأرض بعد تشفيرها.المسبار تحت الأرض هو اتصال شارع ذو اتجاهين.تعمل قياسات إرسال الكود الرقمي على تحسين قدرة مكافحة التشويش بشكل كبير ، ويمكن للنظام نفسه تصحيح رمز الخطأ ، مما يضمن جودة إرسال الإشارة.

3. تكنولوجيا أخذ العينات الزائدة للحصول على معظم معلومات التكوين

يستخدم نظام JHQ-2D طريقة أخذ العينات لجمع معلومات التكوين.تزداد كمية العينات الزائدة مع انخفاض سرعة التسجيل ، ويضمن أخذ العينات الزائدة الحاجة إلى التصفية الرقمية ، وتعزيز الدقة المكانية وفرز المعلومات المفيدة.

4. صغر حجم المسبار تحت الأرض مع الضغط العالي

مسبار JHQ - 2D يبلغ قطره تقريبًا 40 و 50 مم ، مظهر الطول 1000 ~ 1500 مم.المسبار مصنوع من الفولاذ المقاوم للصدأ.مقاومة ضغط الماء 20 ~ 40 ميجا باسكال ، ودرجة حرارة 70 ~ 90 درجة مئوية.يمكن أن تكون الطلبات الخاصة مقاومة ضغط الماء 60 ميجا باسكال ، مقاومة درجة الحرارة 120 درجة مئوية.

معامل

1. استخدام البيئة: مصدر الطاقة: 220 فولت ، 50 هرتز استخدام درجة حرارة البيئة: -20 ℃ ~ 45 ℃ ； استخدام رطوبة البيئة: 90٪ أو أقل (45 درجة مئوية)

2. نظام قياس العمق: نطاق قياس العمق: 0 ~ 9999.99 م ； دقة العمق: 0.28 مم نطاق قياس السرعة: 0 ~ 9999 م / ساعة ； إشارة نبضة بصرية عميقة: 3600 نبضة لكل متر

3. نظام نقل الإشارة: إشارة خرج الفتحة السفلية: تشفير ثنائي القطب ； الاتصال بالكمبيوتر: RS232 أو USB مستوى الكشف عن الإشارة تحت الأرض: زائد أو ناقص 0.5 فولت ~ زائد أو ناقص 12 فولت

4. معرفة عمق الرسم البياني.1:10 ؛1:50.1: 100.1: 01 ، 50 ، 0 ، إلخ.

5. دقة الرسم: 8 نقاط لكل ملليمتر (منحنى) ； 64 بكسل لكل ملليمتر مربع (طريقة الصورة)
