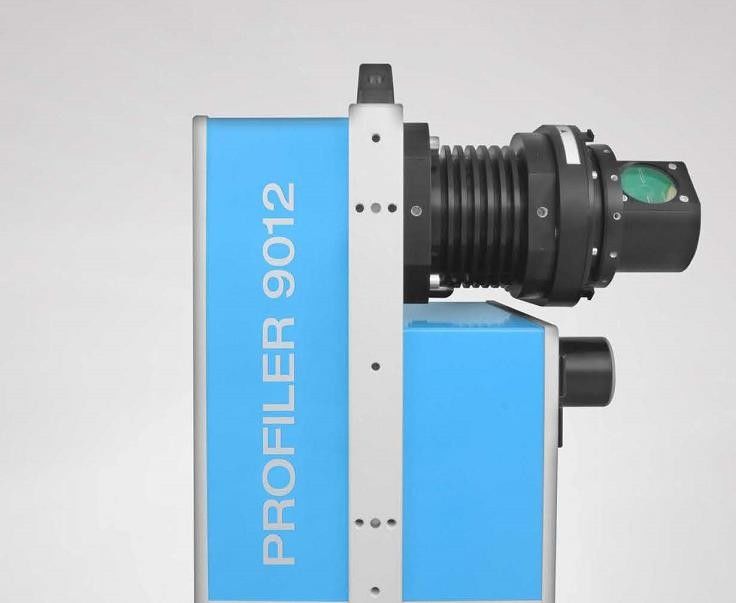

119m المدى 2D ليزر Profiler Z + F Profiler 9012635nm الطول الموجي

يعتمد جهاز تحديد معالم الليزر Z + F 2D 9012 على وضع تحديد المدى بالليزر القائم على الطور.بالمقارنة مع ماسح الليزر النبضي العام ، تكمن أكبر ميزة له في الدقة العالية للقياس.يمكن أن تصل دقة المدى لملف التعريف بالليزر Z + F 2D 9012 إلى 0.9mm@50m ، يمكن أن تصل دقة النظام إلى 5cm @ 100m.مع معدل التعرف على النقاط العالي ودقة القياس العالية ، يمكنه تلبية احتياجات أغراض القياس الصارمة عالية الدقة.

2. عالية التردد

بفضل التصميم الصناعي المتقدم لملف التعريف بالليزر Z + F 2D 9012 ، يصل تردد انبعاث الليزر إلى 1.01 مليون نقطة / ثانية ، وسرعة المسح تصل إلى 200 ملف تعريف / ثانية.يجلب تردد النقطة الفائق كثافة سحابة أعلى للنقاط ، وذلك للحصول على تفاصيل هدف غنية بشكل أفضل.

مجالات التطبيق لملف التعريف بالليزر Z + F 2D 9012

يمكن دمج أداة تعريف الليزر Z + F 2D 9012 مع وحدة تحديد المواقع عبر الأقمار الصناعية ، ووحدة الملاحة بالقصور الذاتي ، وعداد المسافات ، وكاميرا بانورامية بزاوية 360 درجة ، ووحدة التحكم في التجميع ، والكمبيوتر عالي الأداء لتشكيل نظام خرائط محمول ثلاثي الأبعاد مثبت على مركبة HiScan-Z.في الوقت الحاضر ، يستخدم النظام على نطاق واسع في رسم الخرائط الطبوغرافية الأساسية ، والمسح الحضري المواضيعي ، ومسح حركة المرور والتصميم ، والتجوّل الافتراضي ، والمدينة الرقمية ثلاثية الأبعاد ، وما إلى ذلك.

1. المسح الطبوغرافي الأساسي ورسم الخرائط

يمكن لنظام الخرائط المحمول HiScan-Z عالي الدقة ثلاثي الأبعاد ليدار جمع جميع العناصر الجغرافية للمنطقة المحددة بسرعة ، ويمكن أن تلبي البيانات عالية الدقة التي تم الحصول عليها متطلبات الدقة للخريطة الطبوغرافية 1: 500.يمكنه تنفيذ إنتاج الخرائط بسرعة من خلال برنامج معالجة البيانات المكتبية ، ويمكن استخدامه على نطاق واسع في مجالات التطبيق لمسح الخرائط الطبوغرافية الأساسي واسع النطاق ، ومسح التضاريس الحضرية وتحديثها ، وتحديث DEM الحضري عالي الدقة وما إلى ذلك.

2. مسح المكونات البلدية الحضرية

وفقًا لمتطلبات الاستحواذ السريع والتطبيق السريع للمكونات البلدية والعناصر الأخرى في الإدارة الحضرية ، يمكن لنظام رسم الخرائط المحمول HiScan-Z عالي الدقة ثلاثي الأبعاد ليدار جمع معلومات التنسيق ثلاثية الأبعاد بسرعة لميزات الهدف على جانبي الطريق ، بدقة وسرعة استخراج وجمع مكونات الإدارة الحضرية والحضرية وعلامات المرور والإعلانات الخارجية وغيرها من الميزات ، ونشر وتطبيق النتائج المستخرجة والمجمعة ، ويمكن ربطها بسلاسة مع أنظمة الإدارة الحضرية الرقمية الحالية ويمكن تطبيقها على مجالات تطبيق الإدارة الحضرية مثل كإدارة حضرية رقمية.

3. المسح العام للمناظر الطبيعية الحضرية

يمكن لنظام الخرائط المحمول HiScan-Z عالي الدقة ثلاثي الأبعاد ليدار جمع بيانات سحابة ثلاثية الأبعاد لأشجار الحدائق على جانبي الطريق بسرعة.من خلال برنامج مسح الحدائق ، يمكنه استخراج المعلومات الهندسية بشكل شبه تلقائي مثل موضع الشجرة ، القطر ، ارتفاع الشجرة ، عرض التاج ، إلخ.في الوقت نفسه ، جنبًا إلى جنب مع الصورة البانورامية ، يمكنه إدراك إدخال أنواع الأشجار والسمات الأخرى.

4. مسح الطرق والنقل الذكي

يجمع نظام رسم الخرائط المحمول HiScan-Z عالي الدقة ثلاثي الأبعاد ليدار غيوم نقاط الليزر ثلاثية الأبعاد على الطريق وكلا الجانبين في عملية الحركة السريعة ، ويمكنه بسرعة إنتاج المقاطع الرأسية والأفقية للطريق وخرائط الطبوغرافية الشريطية وبيانات المعلومات الجغرافية المكانية الخاصة بحركة المرور.يمكن استخدامه على نطاق واسع في إعادة بناء الطرق والمسح الهندسي للتوسع ، ورسم خرائط إصلاح الطرق الكبيرة والمتوسطة الحجم ، ورسم الخرائط الطبوغرافية لشريط الطرق السريعة ، والمسح المبني على الجسور والطرق ، ومسح أصول الطرق وبناء قاعدة البيانات ، ونمذجة الطرق ثلاثية الأبعاد ومجالات التطبيق الأخرى .

5. مدينة رقمية ثلاثية الأبعاد

يمكن لنظام رسم الخرائط المحمول HiScan-Z عالي الدقة ثلاثي الأبعاد ليدار مسح البيانات الأساسية الحضرية والحصول عليها بسرعة ، والحصول مباشرة على بيانات سحابة نقطية مكانية ثلاثية الأبعاد للمشهد ، وصورة نسيج عالية الدقة وصورة بانورامية ، والحصول بسرعة على نموذج بيانات ثلاثي الأبعاد من خلال بيانات النموذج تقنية الاندماج ، والتي يمكن استخدامها على نطاق واسع في خدمة مشاركة المعلومات الجغرافية الحضرية ، والتخطيط الحضري ، وإدارة المباني ، والمجتمع الذكي ، والمنزل الذكي وغيرها من المجالات.
